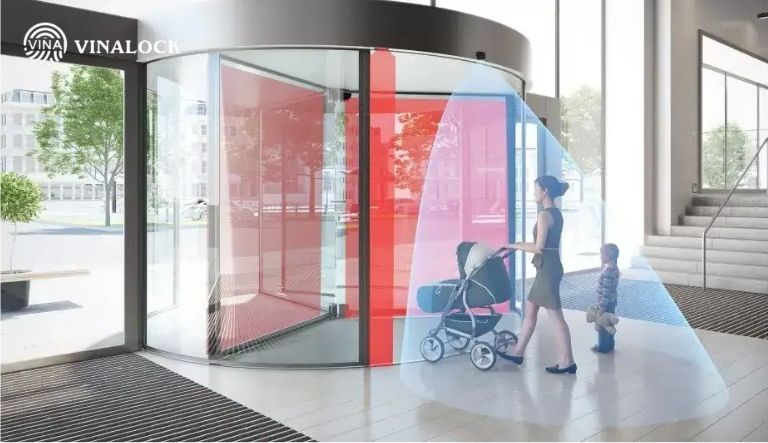

Cách test cảm biến cửa tự động: Quy trình kiểm tra từng bước

Cách test cảm biến cửa tự động không chỉ là đi qua trước mắt thần rồi xem cửa có mở hay không. Muốn xác định đúng lỗi, cần kiểm tra lần lượt nguồn và đèn báo, khả năng nhận diện, vùng quét, phản ứng của cửa và chức năng an toàn khi có người trong khu vực đóng. VINALOCK hướng dẫn quy trình kiểm tra theo từng bước để bạn có thể khoanh vùng sự cố trước khi quyết định chỉnh cảm biến, kiểm tra dây hoặc gọi kỹ thuật viên.

Trước tiên cần biết đang test loại cảm biến nào

Một bộ cửa tự động có thể sử dụng nhiều cảm biến với nhiệm vụ khác nhau. Nếu không xác định đúng loại sensor, kết quả test rất dễ bị hiểu sai.

Cảm biến kích hoạt thường được lắp phía trên cửa và có nhiệm vụ phát hiện người tiếp cận để gửi yêu cầu mở cửa. Trong khi đó, cảm biến an toàn tập trung vào vùng nguy hiểm hoặc khu vực người đang đi qua nhằm giúp hệ thống duy trì trạng thái phù hợp, hạn chế cửa đóng khi vẫn còn người hoặc vật trong vùng bảo vệ.

Có thể phân biệt nhanh theo mục đích kiểm tra:

Loại cảm biến	Chức năng cần test	Phản ứng mong đợi
Cảm biến kích hoạt	Phát hiện người đến gần	Cửa nhận lệnh mở
Cảm biến an toàn	Phát hiện người/vật trong vùng bảo vệ	Cửa không đóng vào vùng đang có người/vật
Cảm biến tích hợp nhiều chức năng	Kích hoạt + bảo vệ	Cần test riêng từng vùng/chức năng
Nút cảm biến không chạm	Nhận thao tác tay	Gửi lệnh mở khi kích hoạt

Vì vậy, câu hỏi đầu tiên khi test không phải “sensor còn sống không?” mà là sensor này đang được dùng để làm nhiệm vụ gì?

Chuẩn bị gì trước khi test cảm biến cửa tự động?

Trước khi kiểm tra, hãy dọn khu vực xung quanh cửa để kết quả không bị ảnh hưởng bởi người qua lại, biển quảng cáo, cây, rèm hoặc các vật đang chuyển động. Nếu cửa nằm sát vỉa hè, nên chọn thời điểm ít người đi ngang để dễ xác định cảm biến đang nhận chính người test hay một chuyển động khác.

Bề mặt sensor cũng nên được kiểm tra và lau sạch bằng khăn mềm nếu có bụi hoặc vết bẩn. Không dùng vật sắc cạy nắp và không tự tháo dây nguồn khi cửa vẫn đang được cấp điện.

Sau đó quan sát trạng thái hiện tại của cửa và ghi nhận trước khi thử:

• Cửa hoàn toàn không mở.
• Cửa lúc mở được, lúc không.
• Phải đứng rất gần mới mở.
• Người đi ngang cũng làm cửa mở.
• Cửa mở nhưng không đóng.
• Cửa đang đóng thì không phản ứng khi có người.
• Cảm biến không có đèn báo.
• Đèn sensor có phản ứng nhưng cửa không chạy.

Triệu chứng ban đầu này rất quan trọng vì mỗi trường hợp dẫn đến một hướng kiểm tra khác nhau.

Quy trình test nhanh cảm biến cửa tự động

Nếu chỉ cần kiểm tra sơ bộ một hệ cửa đang sử dụng, có thể thực hiện theo trình tự dưới đây.

Bước	Nội dung test	Điều cần quan sát
1	Quan sát sensor	Đèn, vỏ, vị trí, dây
2	Dọn vùng quét	Loại bỏ vật gây kích hoạt
3	Tiếp cận từ chính diện	Cửa có mở ổn định không
4	Tiếp cận từ hai bên	Kiểm tra vùng nhận diện
5	Đi chậm qua cửa	Sensor có bỏ sót không
6	Test vùng an toàn	Cửa phản ứng đúng khi có vật/người
7	Lặp lại nhiều lần	Xem lỗi ổn định hay ngẫu nhiên
8	Đối chiếu triệu chứng	Khoanh vùng sensor, dây hay controller

Không nên kết luận cảm biến tốt chỉ sau một lần cửa mở. Một sensor có thể hoạt động không ổn định, có vùng mù hoặc chỉ mất tín hiệu trong một số hướng tiếp cận.

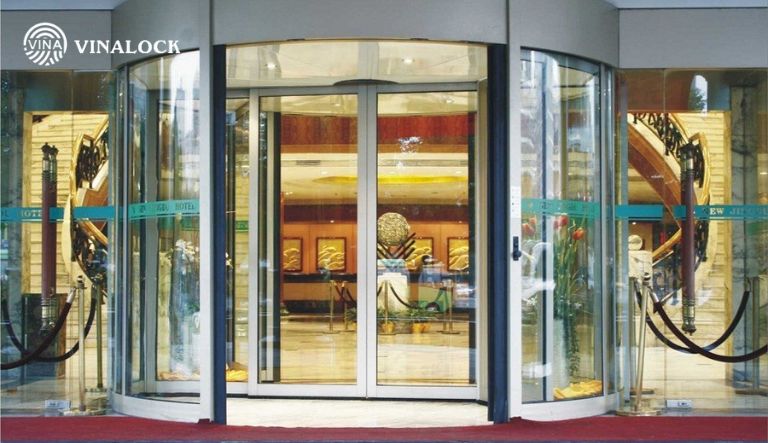

Bước 1: Quan sát đèn báo trên cảm biến

Nhiều loại cảm biến có đèn LED thể hiện trạng thái nguồn hoặc phát hiện mục tiêu. Hãy đứng ngoài vùng nhận diện, quan sát sensor rồi tiến vào vùng quét để xem đèn có thay đổi hay không.

Nếu đèn thay đổi đồng thời cửa mở, đường tín hiệu cơ bản đang có phản ứng. Nếu đèn phản ứng nhưng cửa không mở, chưa nên kết luận sensor hỏng bởi vấn đề có thể nằm ở đường tín hiệu, controller, chế độ vận hành hoặc thành phần khác của hệ cửa.

Ngược lại, nếu cảm biến hoàn toàn không có biểu hiện khi người tiến vào, cần kiểm tra thêm trước khi kết luận. Không phải tất cả model đều sử dụng LED theo cùng một cách và trạng thái đèn cũng khác nhau giữa các hãng.

Bước 2: Test cảm biến bằng cách tiếp cận chính diện

Đứng đủ xa để cửa ở trạng thái đóng ổn định, sau đó đi về phía cửa với tốc độ bình thường. Cửa cần nhận diện người tiếp cận và bắt đầu mở đủ sớm để tạo lối đi thuận tiện.

Thực hiện ít nhất vài lần thay vì chỉ thử một lần. Nếu lần đầu cửa mở nhưng những lần sau phản ứng chậm hoặc không mở, cần ghi nhận đây là lỗi không ổn định thay vì coi sensor đã hoạt động bình thường.

Tiếp theo, thử với tốc độ đi chậm hơn. Đây là bước hữu ích để phát hiện trường hợp cảm biến nhận chuyển động nhanh tốt nhưng phản ứng kém với người tiến đến chậm.

Bước 3: Kiểm tra vùng quét từ bên trái và bên phải

Không nên chỉ đi đúng giữa cửa. Trong thực tế, người sử dụng có thể tiếp cận từ nhiều góc khác nhau, đặc biệt tại shop, văn phòng và sảnh rộng.

Hãy lặp lại bài test từ phía trái, chính giữa và phía phải của vùng tiếp cận. Nếu cửa phản ứng tốt ở giữa nhưng thường xuyên bỏ sót một bên, có thể vùng quét chưa bao phủ hợp lý hoặc góc cảm biến đã bị thay đổi.

Ngược lại, nếu đứng rất xa sang hai bên mà cửa vẫn mở dù người không có ý định đi qua, vùng phát hiện có thể đang rộng hơn nhu cầu. Đây là nguyên nhân thường khiến cửa mặt tiền mở khi người chỉ đi ngang.

Bước 4: Test khoảng cách kích hoạt

Sau khi xác định sensor có nhận người, cần kiểm tra nó bắt đầu nhận ở đâu. Không có một khoảng cách cố định áp dụng cho mọi cửa vì vùng quét phụ thuộc model, chiều cao lắp, góc cảm biến và cấu hình.

Có thể đánh dấu tương đối vị trí mà cửa bắt đầu phản ứng khi người tiến đến. Lặp lại vài lần từ cùng hướng để xem điểm kích hoạt có ổn định hay thay đổi bất thường.

Nếu phải đứng sát cánh cửa mới mở, trải nghiệm sử dụng có thể không tốt và cần kiểm tra vùng phát hiện. Nếu sensor nhận người quá xa, cửa lại có nguy cơ mở không cần thiết khi có người chỉ đi ngang phía trước.

Mục tiêu không phải làm vùng quét càng rộng càng tốt mà là đủ cho người có ý định đi qua cửa và hạn chế các kích hoạt ngoài nhu cầu.

Bước 5: Test người đi chậm

Đây là bài kiểm tra thường bị bỏ qua. Người khỏe mạnh có thể bước nhanh qua cửa và không nhận ra vùng phát hiện đang có vấn đề, trong khi người cao tuổi, trẻ nhỏ hoặc người hạn chế vận động có tốc độ di chuyển khác.

Hãy tiến vào cửa chậm hơn bình thường và quan sát xem hệ thống có nhận diện ổn định hay không. Nếu cảm biến chỉ phản ứng tốt khi người chuyển động nhanh, cần xem lại công nghệ cảm biến, cấu hình và vùng nhận diện của model đang sử dụng.

Với khu vực bệnh viện, trường học hoặc nơi có nhiều nhóm người khác nhau, bài test này đặc biệt quan trọng.

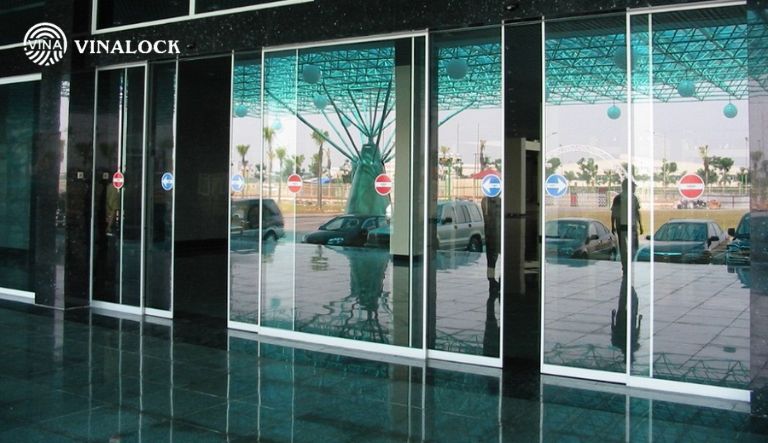

Bước 6: Test cảm biến an toàn khi cửa chuẩn bị đóng

Bài test cảm biến kích hoạt và bài test an toàn không giống nhau. Việc radar mở cửa tốt không chứng minh vùng bảo vệ khi cửa đóng cũng đang hoạt động đúng.

Đối với hệ thống có cảm biến an toàn cửa tự động, cần kiểm tra phản ứng trong vùng bảo vệ theo đúng cấu hình và hướng dẫn của thiết bị. Khi vùng bảo vệ đang có người hoặc vật thử phù hợp, hệ thống phải phản ứng theo logic an toàn đã được thiết kế, chẳng hạn duy trì trạng thái mở hoặc không tiếp tục chu trình đóng theo cách gây va chạm.

Không nên dùng tay, chân hoặc cơ thể để cố tình chặn một cánh đang đóng nhanh nhằm “thử chống kẹp”. Cách an toàn hơn là kiểm tra vùng phát hiện theo quy trình của thiết bị và sử dụng vật thử phù hợp, đặc biệt khi nghiệm thu hoặc bảo trì chuyên nghiệp.

Bước 7: Kiểm tra cửa có đóng lại bình thường sau bài test không

Sau khi người rời hoàn toàn khỏi vùng phát hiện, cửa cần trở về trạng thái phù hợp theo thời gian và chế độ đã cài đặt. Nếu cửa mở nhưng đứng nguyên không đóng, nguyên nhân chưa chắc nằm ở motor.

Cần kiểm tra xem cảm biến có còn nhận một vật nào trong vùng hay không. Biển quảng cáo, cây, rèm, vật phản xạ hoặc người đứng sát vùng quét có thể khiến hệ thống tiếp tục nhận tín hiệu.

Nếu đã dọn sạch vùng cảm biến nhưng cửa vẫn không đóng, có thể chuyển sang quy trình chẩn đoán rộng hơn. VINALOCK có hướng dẫn riêng về tình trạng cửa tự động không đóng được, trong đó cảm biến chỉ là một trong nhiều nhóm nguyên nhân cần kiểm tra.

Đọc kết quả test như thế nào?

Sau các bài kiểm tra cơ bản, có thể đối chiếu triệu chứng theo bảng sau để khoanh vùng nhanh hơn.

Kết quả test	Khả năng cần kiểm tra
Sensor nhận người, cửa mở bình thường	Chức năng kích hoạt cơ bản đang hoạt động
LED phản ứng nhưng cửa không mở	Tín hiệu đầu ra, dây, controller, chế độ cửa
Sensor không có phản ứng	Nguồn, dây, sensor hoặc cấu hình
Chỉ nhận ở khoảng cách rất gần	Góc/vùng quét, cài đặt hoặc sensor
Nhận giữa nhưng bỏ sót hai bên	Vùng quét chưa phù hợp
Người đi ngang cũng làm cửa mở	Vùng quét quá rộng hoặc sai hướng
Cửa mở rồi không đóng	Sensor có thể vẫn đang nhận tín hiệu
Cửa liên tục mở – đóng	Nhiễu/kích hoạt lặp, môi trường hoặc điều khiển
Kích hoạt tốt nhưng vùng an toàn không phản ứng	Cần kiểm tra riêng hệ cảm biến an toàn

Bảng này chỉ dùng để khoanh vùng, không phải kết luận linh kiện hỏng. Một triệu chứng có thể xuất phát từ nhiều nguyên nhân khác nhau.

Cảm biến sáng đèn nhưng cửa không mở thì lỗi ở đâu?

Đây là trường hợp rất hữu ích để phân biệt lỗi sensor với lỗi ở phần sau của hệ thống. Nếu LED của cảm biến thay đổi rõ ràng khi có người, có thể hiểu rằng sensor ít nhất đã ghi nhận một sự kiện tại vùng phát hiện; tuy nhiên vẫn cần xác minh tín hiệu có được gửi đúng đến controller hay không.

Nếu cửa không mở, kỹ thuật viên thường phải kiểm tra đường dây tín hiệu, đầu nối, cổng input của controller và chế độ vận hành hiện tại. Chẳng hạn, cửa đang ở chế độ khóa sẽ có phản ứng khác trạng thái tự động thông thường.

Người dùng không có chuyên môn điện nên dừng ở mức quan sát đèn và hành vi cửa. Không nên tự chập hai chân tín hiệu hoặc đấu thử dây trên controller vì có thể gây lỗi bo mạch hoặc tạo tình trạng cửa chuyển động bất ngờ.

Cảm biến không sáng có phải đã hỏng?

Chưa thể kết luận. Nếu model có LED báo trạng thái nhưng đèn hoàn toàn không hoạt động, nguyên nhân có thể là mất nguồn, đầu nối lỏng, đứt dây hoặc bản thân sensor gặp sự cố.

Có thể bắt đầu bằng việc xác nhận bộ cửa có nguồn hay không. Nếu motor, controller và các thiết bị khác cũng không hoạt động, vấn đề có thể nằm ở nguồn tổng chứ không phải riêng cảm biến.

Nếu chỉ sensor không phản ứng trong khi hệ thống còn lại có nguồn, bước kiểm tra tiếp theo thường liên quan đến điện áp cấp và dây kết nối. Đây là phần nên để kỹ thuật viên có dụng cụ đo thực hiện nếu cần mở hộp kỹ thuật.

Test thế nào khi cửa lúc nhận cảm biến, lúc không?

Lỗi chập chờn cần được test nhiều lần và thay đổi từng điều kiện một. Hãy thử tiếp cận từ cùng một vị trí khoảng 5–10 lần để xem lỗi có lặp lại theo quy luật hay hoàn toàn ngẫu nhiên.

Sau đó mới thay đổi hướng tiếp cận, tốc độ đi và thời điểm. Nếu lỗi chỉ xảy ra ở một phía, khả năng liên quan đến vùng quét cao hơn; nếu sensor mất phản ứng ngẫu nhiên ở mọi hướng, cần kiểm tra thêm nguồn, dây, kết nối và chính thiết bị.

Ghi lại video khi lỗi xuất hiện rất hữu ích cho kỹ thuật viên. Những lỗi chập chờn thường khó tái hiện khi thợ đến công trình, nên video có thể rút ngắn đáng kể quá trình khoanh vùng.

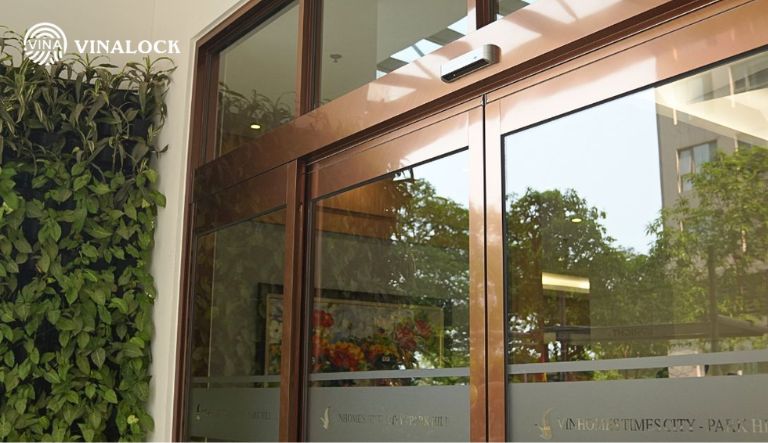

Test cảm biến khi cửa liên tục tự mở như thế nào?

Khi cửa mở dù không có ai đi vào, trước tiên hãy đứng ngoài vùng quét và quan sát môi trường. Tạm thời di chuyển các vật có khả năng gây kích hoạt như biển treo, rèm chuyển động hoặc vật đặt mới gần cửa rồi theo dõi xem hiện tượng có thay đổi không.

Tiếp theo, quan sát xem sensor có báo nhận tín hiệu ngay trước mỗi lần cửa tự mở hay không. Nếu tín hiệu cảm biến xuất hiện cùng hiện tượng, cần tập trung kiểm tra vùng quét và nguồn gây kích hoạt; nếu không, hướng chẩn đoán có thể phải mở rộng sang đường tín hiệu hoặc controller.

VINALOCK đã tổng hợp riêng quy trình kiểm tra cho tình trạng cửa tự động liên tục đóng mở. Một trong những bước đầu tiên là kiểm tra môi trường và vùng cảm biến trước khi can thiệp sâu vào phần điều khiển.

Có nên dùng tay che cảm biến để test không?

Che mặt sensor có thể tạo ra phản ứng trên một số công nghệ nhưng không phải phương pháp test tiêu chuẩn cho mọi loại cảm biến. Radar, cảm biến hồng ngoại chủ động và các hệ sensor kết hợp có nguyên lý phát hiện khác nhau, nên hành vi khi bị che cũng khác.

Phương pháp hữu ích hơn với người dùng là mô phỏng đúng điều kiện sử dụng: đi vào vùng tiếp cận, thay đổi hướng, thay đổi tốc độ và kiểm tra các vị trí cần bảo vệ. Khi cần test kỹ thuật chuyên sâu, nên thực hiện theo tài liệu của đúng model cảm biến.

Không nên lấy việc “đưa tay lên che mắt thần thấy đèn sáng” làm bằng chứng rằng toàn bộ chức năng an toàn của cửa đã đạt yêu cầu.

Có thể dùng đồng hồ đo điện để test sensor không?

Kỹ thuật viên có thể sử dụng đồng hồ đo để kiểm tra nguồn cấp, tín hiệu hoặc trạng thái tiếp điểm tùy loại cảm biến. Tuy nhiên, giá trị điện áp và sơ đồ chân không giống nhau giữa mọi model.

Vì vậy, không nên hướng dẫn đấu dây theo một màu dây chung như “đỏ là nguồn, trắng là tín hiệu” rồi áp dụng cho tất cả sản phẩm. Phải đọc sơ đồ của đúng model trước khi đo.

Nếu không có sơ đồ và kinh nghiệm điện, người dùng nên giới hạn ở các bài test hành vi bên ngoài. Việc chạm que đo nhầm vào controller hoặc chập dây có thể tạo thêm lỗi khiến quá trình chẩn đoán khó hơn.

Khi nào nên chỉnh vùng quét cảm biến?

Chỉ nên chỉnh khi bài test cho thấy vùng phát hiện không phù hợp với lối đi thực tế. Ví dụ, cửa bỏ sót người tiếp cận từ một hướng hoặc thường xuyên mở vì người đi ngang phía ngoài khu vực cần phục vụ.

Không nên tăng độ nhạy tối đa ngay khi cửa có một lần phản ứng chậm. Trước tiên cần kiểm tra bề mặt sensor, vật cản, vị trí lắp và thử lặp lại trong điều kiện ổn định.

Sau khi điều chỉnh, phải test lại toàn bộ hướng tiếp cận thay vì chỉ đứng ở vị trí vừa gặp lỗi. Một thay đổi giúp bên trái nhận tốt hơn có thể đồng thời mở rộng vùng quét sang khu vực không mong muốn ở phía khác.

Khi nào cảm biến cần thay mới?

Không nên thay sensor chỉ vì cửa không mở một lần. Cần khoanh vùng để loại trừ nguồn, dây kết nối, cài đặt và controller trước.

Có thể cân nhắc thay khi đã xác nhận nguồn và kết nối phù hợp nhưng cảm biến vẫn không phát hiện, phát hiện rất không ổn định hoặc không tạo tín hiệu đầu ra đúng theo thông số của thiết bị. Với sensor có dấu hiệu nước vào, cháy linh kiện hoặc hư hỏng vật lý rõ ràng, khả năng sửa chữa cũng cần được cân nhắc so với thay mới.

Nếu cửa sử dụng cảm biến đã cũ và khó tìm linh kiện, việc thay bằng model phù hợp có thể hợp lý hơn sửa chữa nhiều lần. Tuy nhiên, cảm biến mới vẫn phải tương thích với controller và yêu cầu của vị trí lắp.

Checklist test cảm biến cửa tự động tại công trình

Có thể dùng checklist dưới đây sau khi lắp mới, sửa chữa hoặc bảo trì:

• Cảm biến được lắp chắc chắn, không lệch hoặc rung.
• Bề mặt sensor sạch, không bị che.
• Cửa nhận người khi tiếp cận chính diện.
• Cửa nhận người từ các hướng thực tế thường sử dụng.
• Người đi chậm vẫn được phát hiện phù hợp.
• Vùng quét không kích hoạt quá nhiều chuyển động bên ngoài.
• Cảm biến an toàn phản ứng đúng tại vùng cần bảo vệ.
• Sau khi người rời vùng, cửa trở lại chu trình bình thường.
• Test lặp lại nhiều lần không xuất hiện lỗi ngẫu nhiên.
• Không có tình trạng cửa tự mở liên tục khi khu vực trống.

Kiểm tra cảm biến cũng nên được thực hiện trong quá trình bảo trì cửa tự động, cùng với ray, truyền động, controller và các bộ phận khác. Một bộ cửa hoạt động ổn định cần cả cảm biến lẫn cơ khí và điều khiển ở trạng thái phù hợp.

Kết luận

Cách test cảm biến cửa tự động hiệu quả là kiểm tra theo chuỗi từ trạng thái sensor, khả năng nhận người, phạm vi quét đến phản ứng thực tế của cửa và vùng an toàn, thay vì chỉ đi qua cửa một lần rồi kết luận cảm biến tốt hay hỏng. VINALOCK khuyến nghị người dùng chỉ thực hiện các bài test bên ngoài an toàn; các bước đo điện, đấu dây và can thiệp bo điều khiển nên được thực hiện theo đúng sơ đồ thiết bị bởi kỹ thuật viên có chuyên môn.
