Cửa chì tự động cho phòng X-quang: Cấu tạo, yêu cầu và cách chọn

Cửa chì tự động cho phòng X-quang không chỉ cần đóng mở thuận tiện mà còn phải đáp ứng yêu cầu che chắn bức xạ tại khu vực chẩn đoán hình ảnh. Cấu tạo cánh, lớp chì, khung cửa, độ kín tại các khe và bộ motor đều cần được tính đồng bộ theo thiết kế phòng. VINALOCK sẽ phân tích các tiêu chí quan trọng để lựa chọn và thi công cửa phù hợp cho từng phòng X-quang.

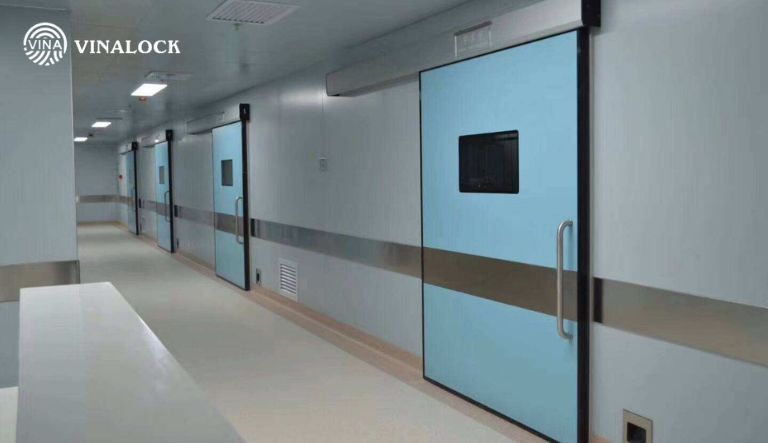

Cửa chì tự động cho phòng X-quang là gì?

Cửa chì tự động cho phòng X-quang là hệ cửa được tích hợp vật liệu chì hoặc cấu trúc che chắn tương đương theo thiết kế, kết hợp với motor để thực hiện quá trình đóng mở tự động.

Khác với cửa tự động thông thường, yêu cầu quan trọng nhất của loại cửa này không chỉ nằm ở khả năng vận hành mà còn ở khả năng duy trì lớp che chắn bức xạ tại toàn bộ khu vực cửa.

Trong phòng X-quang và một số khu vực chẩn đoán hình ảnh, bức xạ ion hóa cần được kiểm soát để hạn chế phơi nhiễm không cần thiết cho nhân viên và người ở khu vực lân cận. Vì vậy, cửa phải được thiết kế phù hợp với phương án che chắn tổng thể của phòng.

Trong các khu vực chẩn đoán hình ảnh, cửa tự động bệnh viện cần được thiết kế phù hợp với yêu cầu che chắn bức xạ của từng phòng. Với phòng X-quang, cánh cửa có thể được tích hợp lớp chì theo thiết kế chuyên môn, đồng thời các vị trí tiếp giáp giữa cánh, khung và tường cần được xử lý đồng bộ để hạn chế hình thành điểm yếu trong hệ che chắn.

Vì sao phòng X-quang cần cửa có lớp chì?

Tường, trần, kính quan sát và cửa của phòng X-quang đều có thể trở thành một phần của hệ che chắn bức xạ. Nếu phần cửa không được xử lý tương ứng, đây có thể trở thành vị trí yếu trong toàn bộ kết cấu phòng.

Lớp chì được sử dụng vì vật liệu này có khả năng suy giảm tia X tốt ở chiều dày phù hợp. Tuy nhiên, không nên tự chọn độ dày chì theo kinh nghiệm chung.

Yêu cầu thực tế phụ thuộc vào nhiều yếu tố như:

• Loại máy X-quang.
• Công suất và chế độ vận hành.
• Khoảng cách từ nguồn phát đến cửa.
• Hướng chùm tia.
• Tần suất sử dụng phòng.
• Công năng khu vực phía bên ngoài.
• Thiết kế che chắn tổng thể.

Vì vậy, độ dày chì của cửa cần được xác định theo hồ sơ thiết kế an toàn bức xạ hoặc tính toán của đơn vị chuyên môn phù hợp.

Cửa chì phòng X-quang thường có cấu tạo như thế nào?

Một bộ cửa hoàn chỉnh có thể gồm cánh cửa chì, khung, lớp hoàn thiện bề mặt, cơ cấu treo hoặc bản lề, motor, controller và các thiết bị kích hoạt.

Cánh cửa có lớp chì che chắn

Phần cánh thường có kết cấu nhiều lớp. Bên trong bố trí tấm chì theo chiều dày được thiết kế, trong khi lớp ngoài có thể hoàn thiện bằng inox, thép sơn, laminate hoặc vật liệu phù hợp với môi trường bệnh viện.

Điểm quan trọng không chỉ là có chì bên trong mà lớp chì phải được bố trí liên tục, tránh các khoảng trống làm giảm khả năng che chắn.

Khi cánh cửa có kích thước lớn, trọng lượng tăng đáng kể. Đây là yếu tố cần tính ngay khi chọn motor và cơ cấu treo.

Khung cửa và phần tiếp giáp

Khung không thể xem là một chi tiết trang trí đơn thuần. Khu vực tiếp giáp giữa cánh, khung và tường cần được xử lý để hệ che chắn không bị gián đoạn.

Nếu tường đã có lớp chì nhưng khung và mép cánh tạo ra khe không được xử lý đúng, hiệu quả che chắn tổng thể có thể bị ảnh hưởng.

Do đó, phần cửa cần được phối hợp với đơn vị thi công phòng X-quang ngay từ giai đoạn thiết kế thay vì lắp như một hạng mục tách rời.

Motor và bộ điều khiển

Do cánh cửa chì thường nặng hơn đáng kể so với cửa kính thông thường, motor cần được lựa chọn theo trọng lượng thực tế và tần suất sử dụng.

Bộ điều khiển phải đảm bảo cánh:

• Khởi động ổn định.
• Tăng tốc phù hợp.
• Giảm tốc trước cuối hành trình.
• Dừng đúng vị trí.
• Đóng kín theo thiết kế.
• Phản ứng đúng với tín hiệu an toàn.

Không nên sử dụng motor quá sát giới hạn tải vì cánh chì thường có trọng lượng lớn và hoạt động nhiều lần mỗi ngày.

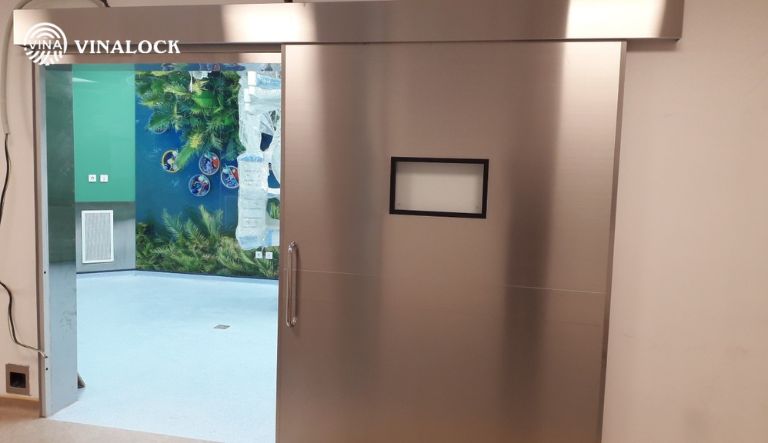

Độ dày chì của cửa X-quang bao nhiêu là phù hợp?

Không có một con số duy nhất áp dụng cho mọi phòng X-quang.

Trong thực tế, có thể gặp các cấu hình chì khác nhau tùy công suất thiết bị và thiết kế phòng. Nội dung hiện có trên VINALOCK đề cập lớp chì khoảng 2–5 mm trong một số ứng dụng phòng X-quang và CT, nhưng đây chỉ là phạm vi tham khảo, không phải mức bắt buộc cho mọi công trình.

Bảng dưới đây giúp hiểu cách tiếp cận đúng hơn:

Yếu tố	Ảnh hưởng đến yêu cầu chì
Công suất máy X-quang	Công suất cao có thể yêu cầu che chắn lớn hơn
Khoảng cách tới cửa	Khoảng cách ảnh hưởng mức bức xạ tới vị trí cửa
Hướng phát tia	Cửa nằm theo hướng chùm tia cần xem xét kỹ hơn
Tần suất chụp	Tần suất cao làm tăng tổng mức phơi nhiễm
Khu vực phía ngoài	Văn phòng, hành lang hay khu vực ít người sẽ có yêu cầu khác
Kết cấu tường xung quanh	Cửa phải tương thích với giải pháp che chắn tổng thể

Vì vậy, độ dày chì cần được xác định bởi hồ sơ thiết kế hoặc chuyên gia an toàn bức xạ, sau đó nhà sản xuất cửa mới gia công đúng thông số.

Nên chọn cửa trượt chì hay cửa mở cánh cho phòng X-quang?

Hai loại đều có thể sử dụng, nhưng cửa trượt thường được lựa chọn nhiều hơn trong các phòng cần cánh nặng và muốn tối ưu diện tích vận hành.

Tiêu chí	Cửa trượt chì tự động	Cửa mở cánh chì tự động
Không gian phía trước	Không cần vùng quét cánh	Cần vùng mở
Cánh nặng	Phù hợp khi cơ cấu treo đúng tải	Cần motor và bản lề phù hợp
Lối đi	Gọn, thuận tiện	Phụ thuộc góc mở
Độ kín	Cần xử lý mép và điểm đóng	Cần xử lý khung và gioăng
Cải tạo cửa cũ	Có thể phức tạp	Có thể thuận tiện hơn
Ứng dụng	Phòng X-quang, CT	Phòng nhỏ, mặt bằng đặc thù

Không nên chọn chỉ theo sở thích. Cần xem xét mặt bằng, khoảng trượt của cánh, trọng lượng và yêu cầu che chắn.

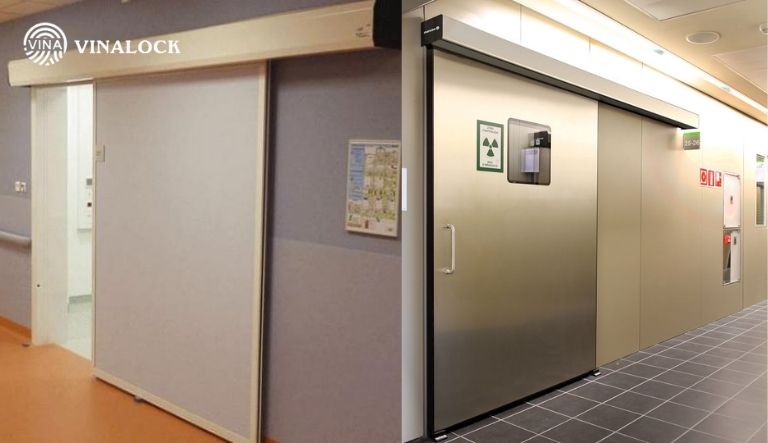

Cửa trượt chì tự động phù hợp khi nào?

Cửa trượt phù hợp khi phòng có đủ chiều ngang để cánh di chuyển sang bên và không muốn cánh chiếm vùng không gian phía trước.

Đây là phương án thường thấy tại các phòng chẩn đoán hình ảnh vì người dùng, xe lăn hoặc thiết bị có thể tiếp cận cửa theo hướng thẳng mà không phải tránh vùng quét của cánh.

Tuy nhiên, việc sử dụng model nào vẫn phải dựa trên trọng lượng cánh và thông số kỹ thuật thực tế.

Khi nào nên dùng cửa mở cánh chì tự động?

Cửa mở cánh đáng cân nhắc khi mặt bằng không có đủ chiều ngang cho cánh trượt hoặc phòng đang sử dụng kết cấu cửa bản lề.

Motor mở cánh có thể tự động hóa quá trình đóng mở mà không phải thay đổi hoàn toàn kiến trúc.

Tuy nhiên, cánh chì rất nặng nên cần đặc biệt chú ý:

• Khả năng chịu tải của bản lề.
• Công suất motor.
• Độ cứng của khung.
• Vùng quét cánh.
• Cảm biến an toàn.
• Độ kín khi cửa đóng.

Nếu cánh quá lớn hoặc quá nặng, cửa trượt thường dễ tổ chức chuyển động hơn cửa mở quay.

Cửa chì tự động có cần kín khí không?

Không phải mọi phòng X-quang đều yêu cầu mức kín khí giống phòng mổ hoặc phòng sạch. Tuy nhiên, tùy thiết kế, một số phòng chẩn đoán hình ảnh có thể sử dụng dạng cửa hermetic để tăng khả năng kiểm soát khe hở.

Cần phân biệt hai yêu cầu:

• Che chắn bức xạ: liên quan đến lớp chì và xử lý các điểm tiếp giáp.
• Kín khí: liên quan đến gioăng, áp suất phòng và yêu cầu môi trường.

Hai yếu tố có thể cùng xuất hiện trên một bộ cửa nhưng không phải là một khái niệm.

Nếu dự án yêu cầu cửa hermetic, cánh thường có cơ cấu ép sát vào khung khi đóng để tăng độ kín. Điều này làm kết cấu và cơ cấu truyền động phức tạp hơn cửa trượt thông thường.

Nút mở cửa phòng X-quang nên dùng loại nào?

Tại khu vực y tế, hạn chế tiếp xúc tay thường được ưu tiên. Vì vậy, cửa có thể kết hợp nhiều hình thức kích hoạt.

Các phương án thường được cân nhắc gồm:

• Nút nhấn.
• Nút không chạm.
• Cảm biến.
• Công tắc thúc khuỷu tay.
• Remote cho nhân viên.
• Thiết bị kiểm soát truy cập.

Với phòng X-quang, không nhất thiết dùng radar tự mở cho tất cả người đi ngang. Cửa thường nên được kích hoạt có chủ đích để hạn chế việc mở không cần thiết.

Nút không chạm là một giải pháp phù hợp vì nhân viên có thể kích hoạt cửa mà không cần trực tiếp chạm vào tay nắm.

Cảm biến an toàn có vai trò gì?

Cánh cửa chì thường nặng hơn cửa thông thường, vì vậy vùng chuyển động cần được giám sát tốt.

Cảm biến an toàn có nhiệm vụ hỗ trợ phát hiện người hoặc vật trong vùng cửa trước khi controller tiếp tục chu trình đóng.

Điều này đặc biệt quan trọng khi có:

• Bệnh nhân đi chậm.
• Người sử dụng xe lăn.
• Nhân viên đẩy xe thiết bị.
• Trẻ em.
• Người đứng lại trong lối đi.

Ngoài ra, tốc độ đóng cũng không nên đặt quá nhanh chỉ để rút ngắn thời gian mở cửa.

Một hệ cửa an toàn cần kết hợp cảm biến + thông số tốc độ + thời gian giữ mở + cơ cấu motor đúng tải.

Khẩu độ cửa X-quang nên tính theo nhu cầu sử dụng nào?

Phòng X-quang không phải lúc nào cũng chỉ có người đi bộ đi qua. Tùy cơ sở y tế, người dùng có thể sử dụng xe lăn, cáng hoặc xe thiết bị.

Do đó, khẩu độ nên được tính từ tình huống vận hành thực tế.

Cần xác định:

• Người bệnh tự đi hay thường sử dụng xe lăn?
• Có cáng bệnh nhân đi qua không?
• Thiết bị di động có cần đưa vào phòng không?
• Nhân viên cần đi hai chiều cùng lúc không?
• Phòng có lượng bệnh nhân cao không?

Nếu khẩu độ quá hẹp, hệ cửa dù vận hành tốt vẫn gây khó khăn cho quá trình sử dụng.

Vật liệu hoàn thiện cửa chì nên chọn thế nào?

Phần bên ngoài của cánh cần phù hợp môi trường y tế, dễ vệ sinh và chịu được tần suất sử dụng cao.

Các vật liệu có thể được sử dụng tùy thiết kế gồm:

• Inox.
• Thép sơn.
• Laminate.
• Tấm composite phù hợp.
• Vật liệu chuyên dụng cho môi trường y tế.

Vật liệu bề mặt không quyết định khả năng chắn tia; lớp chì bên trong mới thực hiện nhiệm vụ chính. Tuy nhiên, lớp hoàn thiện cần bền và không làm ảnh hưởng đến kết cấu cánh.

Với bệnh viện, bề mặt ít khe và dễ lau chùi thường được ưu tiên hơn những thiết kế có nhiều chi tiết trang trí phức tạp.

Những điểm dễ gây rò rỉ bức xạ quanh cửa

Đây là phần đặc biệt quan trọng khi thi công.

Không chỉ phần giữa cánh mà các mép và điểm tiếp giáp cũng cần được tính toán.

Các vị trí cần chú ý gồm:

• Mép cánh bên trái và phải.
• Phần trên cửa.
• Khu vực dưới cánh.
• Điểm tiếp giáp giữa khung và tường.
• Các vị trí bắt phụ kiện xuyên qua lớp chì.
• Khe giữa hai cánh nếu dùng cửa hai cánh.
• Vùng cánh chồng lên khung khi đóng.

Tùy thiết kế, lớp chì có thể cần chồng mí để khi cửa đóng không tạo đường xuyên trực tiếp qua khe.

Đây là lý do cửa chì cần được gia công theo bản vẽ che chắn cụ thể thay vì chỉ dán một tấm chì vào cánh cửa thông thường.

Quy trình lựa chọn cửa chì cho phòng X-quang

Để hạn chế sai sót, chủ đầu tư nên đi theo trình tự kỹ thuật thay vì chọn motor trước.

Bước	Công việc cần thực hiện
1	Xác định thiết bị X-quang và yêu cầu che chắn
2	Có thiết kế bức xạ hoặc chỉ định chiều dày chì
3	Khảo sát kích thước ô cửa và luồng di chuyển
4	Chọn kiểu trượt hoặc mở cánh
5	Tính trọng lượng cánh hoàn thiện
6	Chọn motor đúng tải
7	Xác định cảm biến, nút mở và phương án an toàn
8	Gia công khung, cánh và lớp chì đồng bộ
9	Lắp đặt, căn chỉnh
10	Kiểm tra che chắn bức xạ trước khi đưa vào sử dụng

Trình tự này giúp phần cơ khí, tự động hóa và yêu cầu an toàn bức xạ được xử lý đồng thời.

Cửa chì sau khi lắp có cần kiểm định không?

Sau thi công, khả năng che chắn của phòng cần được kiểm tra theo yêu cầu áp dụng cho cơ sở sử dụng thiết bị bức xạ.

Với phần cửa, cần đặc biệt đánh giá các mép, khe và vùng tiếp giáp để đảm bảo không xuất hiện vị trí rò rỉ không phù hợp.

VINALOCK cũng lưu ý cửa chì phòng X-quang cần được kiểm tra rò rỉ bức xạ sau lắp đặt bởi đơn vị có chức năng phù hợp.

Việc motor đóng mở êm không đồng nghĩa hệ che chắn đã đạt yêu cầu. Đây là hai bước nghiệm thu khác nhau:

Nghiệm thu vận hành cửa và đánh giá an toàn bức xạ.

Cả hai đều cần được quan tâm trước khi phòng chính thức hoạt động.

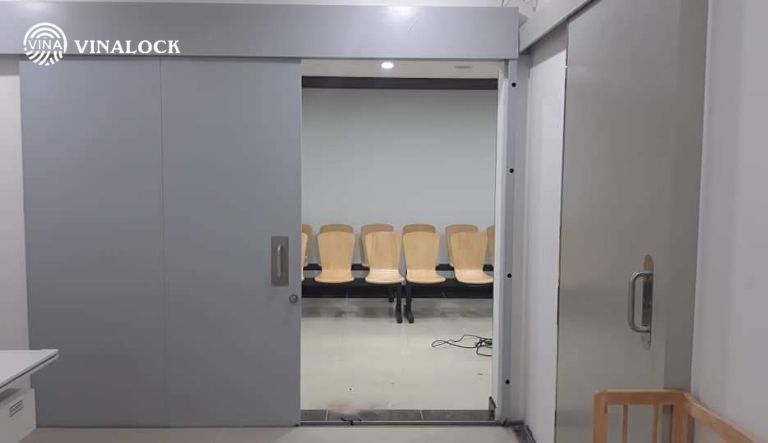

Chi phí cửa chì tự động phòng X-quang phụ thuộc vào đâu?

Không nên báo giá loại cửa này chỉ dựa trên chiều rộng và chiều cao.

Chi phí phụ thuộc nhiều vào:

• Kích thước cánh.
• Chiều dày chì yêu cầu.
• Trọng lượng hoàn thiện.
• Loại cửa trượt hay mở cánh.
• Motor.
• Controller.
• Vật liệu bề mặt.
• Khung.
• Gioăng hoặc yêu cầu kín khí.
• Cảm biến.
• Nút không chạm.
• Phụ kiện an toàn.
• Điều kiện thi công.

Cùng một kích thước cửa nhưng cánh chì 2 mm và cấu hình dày hơn có thể tạo ra khác biệt đáng kể về trọng lượng, từ đó ảnh hưởng đến cả giá cánh và motor.

Vì vậy, báo giá chính xác nên được thực hiện sau khi có bản vẽ, thông số chì và kích thước thực tế.

Những sai lầm cần tránh khi lắp cửa chì phòng X-quang

Một số sai sót có thể khiến cửa vẫn đóng mở được nhưng không đáp ứng đúng mục đích sử dụng.

Các lỗi nên tránh gồm:

• Tự chọn độ dày chì theo kinh nghiệm.
• Chỉ che chì trên cánh nhưng bỏ qua khung.
• Không xử lý các mép tiếp giáp.
• Chọn motor quá sát tải.
• Không tính trọng lượng hoàn thiện của cánh.
• Dùng cảm biến không phù hợp.
• Đóng cửa quá nhanh.
• Không tính khẩu độ xe lăn hoặc cáng.
• Không phối hợp cửa với thiết kế che chắn của phòng.
• Không kiểm tra rò rỉ bức xạ sau thi công.

Đặc biệt, không nên thay đổi kích thước cánh hoặc lớp chì sau khi đã chọn motor mà không tính lại tải trọng.

Câu hỏi thường gặp về cửa chì tự động phòng X-quang

Cửa phòng X-quang phải dùng chì dày bao nhiêu?

Không có một độ dày chung cho mọi phòng. Chiều dày chì cần được xác định theo thiết kế an toàn bức xạ dựa trên thiết bị, hướng phát tia, tần suất sử dụng và khu vực xung quanh.

Cửa chì có thể dùng motor cửa tự động thông thường không?

Có thể sử dụng một số hệ motor cửa tự động nếu tải trọng và cấu hình đáp ứng cánh chì. Tuy nhiên, phải tính trọng lượng hoàn thiện trước khi chọn thiết bị và không nên sử dụng motor quá sát tải.

Nên dùng cửa trượt hay mở cánh cho phòng X-quang?

Cửa trượt thường phù hợp với cánh nặng và không chiếm không gian phía trước. Cửa mở cánh phù hợp khi mặt bằng không có khoảng trượt hoặc cần tận dụng kết cấu cửa bản lề hiện hữu.

Cửa chì có cần cảm biến an toàn không?

Nên có giải pháp an toàn phù hợp vì cánh chì có trọng lượng lớn. Cảm biến giúp hỗ trợ phát hiện người hoặc vật trong vùng chuyển động trước khi cửa đóng.

Sau khi lắp cửa chì có cần kiểm tra bức xạ không?

Có. Phần cửa và các điểm tiếp giáp cần được đánh giá trong quá trình kiểm tra an toàn bức xạ của phòng bởi đơn vị có chức năng phù hợp trước khi đưa hệ thống vào sử dụng.

Kết luận

Cửa chì tự động cho phòng X-quang cần được thiết kế đồng bộ giữa yêu cầu che chắn bức xạ và hệ thống đóng mở tự động, trong đó độ dày chì phải dựa trên hồ sơ chuyên môn chứ không lựa chọn theo kinh nghiệm. Cánh, khung, mép tiếp giáp, motor và cảm biến đều cần được tính theo kích thước và trọng lượng thực tế. VINALOCK hỗ trợ khảo sát và tư vấn giải pháp cửa tự động kẹp chì phù hợp với thiết kế phòng X-quang và yêu cầu vận hành của từng cơ sở y tế.
