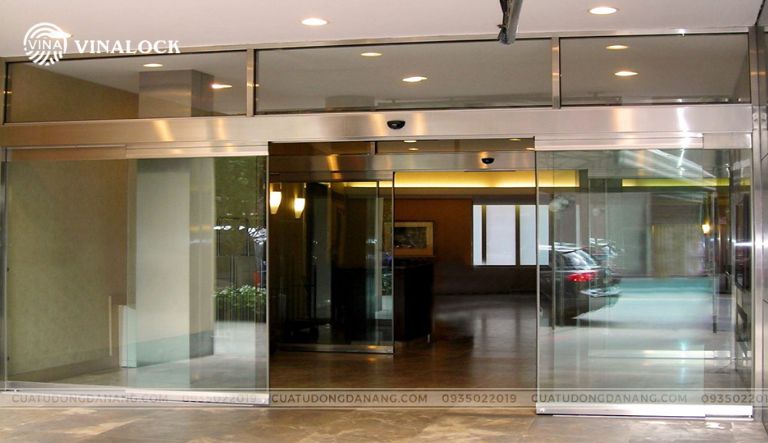

Thiết kế cửa tự động đúng chuẩn: 10 thông số cần chốt trước khi thi công

Thiết kế cửa tự động đúng chuẩn cần được thực hiện trước khi sản xuất kính, hoàn thiện trần và bố trí nguồn điện, bởi chỉ một sai lệch ở kích thước ô chờ hoặc trọng lượng cánh cũng có thể ảnh hưởng đến toàn bộ hệ thống. Một bản thiết kế tốt phải giải quyết đồng thời kiến trúc, cơ khí, điện và an toàn sử dụng. VINALOCK sẽ hướng dẫn các thông số quan trọng cần chốt trước khi đưa cửa vào thi công.

“Đúng chuẩn” không có nghĩa mọi cửa dùng chung một bộ kích thước

Không tồn tại một kích thước cửa tự động duy nhất có thể áp dụng cho mọi công trình. Shop có mặt tiền 3 m, sảnh văn phòng rộng 6 m và cửa bệnh viện đều có yêu cầu về khẩu độ, lưu lượng người, kích thước cánh và phương thức kích hoạt khác nhau.

Vì vậy, thiết kế đúng phải bắt đầu từ điều kiện thực tế của công trình, sau đó mới lựa chọn cấu hình thiết bị. Với hệ thống mở cửa tự động, motor, controller, ray, bánh xe, cảm biến và cánh cửa hoạt động như một hệ thống liên kết; thay đổi một thành phần có thể kéo theo việc phải tính lại những thành phần còn lại.

Một bộ cửa được thiết kế hợp lý cần trả lời được ít nhất bốn câu hỏi: người dùng cần lối đi rộng bao nhiêu, cánh cửa thực tế nặng bao nhiêu, cánh sẽ chạy về đâu khi mở và hệ thống nhận biết người đi qua bằng cách nào.

10 thông số cần có trước khi chốt bản vẽ cửa tự động

Trước khi đặt thiết bị hoặc sản xuất kính, nên hoàn thiện một bảng thông số cơ bản. Đây cũng là cách giúp kiến trúc sư, đơn vị kính, đơn vị nội thất và kỹ thuật cửa tự động làm việc trên cùng một dữ liệu.

Hạng mục	Cần xác định
1. Kích thước ô chờ	Rộng × cao thực tế
2. Khẩu độ thông thủy	Chiều rộng lối đi khi cửa mở
3. Kiểu cửa	1 cánh, 2 cánh, xếp lớp, mở cánh…
4. Kích thước cánh	Rộng × cao từng cánh
5. Vật liệu cánh	Kính, kính có khung, gỗ, kim loại…
6. Trọng lượng cánh	Tính theo cấu tạo hoàn thiện
7. Không gian đặt ray	Chiều dài và vị trí lắp hộp kỹ thuật
8. Nguồn điện	Vị trí cấp điện cho bộ cửa
9. Cảm biến	Vị trí và vùng phát hiện
10. Thiết bị tích hợp	Khóa, nút nhấn, kiểm soát ra vào, báo cháy…

Nếu một trong các thông số quan trọng vẫn chưa xác định, chưa nên vội đặt kính hoặc cố định kết cấu bao quanh cửa.

Bước đầu tiên: xác định khẩu độ cần sử dụng

Kích thước ô chờ và khẩu độ thông thủy không phải lúc nào cũng giống nhau. Ô chờ là toàn bộ không gian dành cho hệ cửa, trong khi khẩu độ thông thủy là phần thực tế mà người dùng có thể đi qua khi cửa mở.

Ví dụ, cửa trượt một cánh cần có không gian để cánh chạy sang một bên. Cửa hai cánh mở từ giữa sang hai phía lại cần không gian ở cả hai bên. Nếu mặt bằng không đủ chỗ cho cánh trượt nhưng vẫn cần khẩu độ lớn, có thể phải cân nhắc cấu hình xếp lớp hoặc một giải pháp khác.

Do đó, ngay trên bản vẽ kiến trúc nên thể hiện rõ W – chiều rộng tổng, H – chiều cao, OW – chiều rộng thông thủy mong muốn và vùng mà cánh sẽ chiếm khi mở. Cách làm này giúp tránh tình trạng ô cửa nhìn rất rộng trên bản vẽ nhưng lối đi thực tế sau khi lắp lại nhỏ hơn nhu cầu.

Chọn cửa 1 cánh hay 2 cánh từ mặt bằng thực tế

Cửa trượt một cánh phù hợp khi chỉ có một phía đủ khoảng trống để cánh chạy về. Cấu hình này thường gặp tại cửa văn phòng nhỏ, lối đi hẹp hoặc những mặt bằng có một bên là tường cố định.

Cửa hai cánh mở từ giữa tạo lối đi cân đối hơn và thường phù hợp với sảnh, showroom, shop hoặc mặt tiền rộng. Hai cánh di chuyển về hai phía nên thiết kế phải dành đủ không gian cho cả hai cánh ở trạng thái mở.

Nếu không gian hai bên hạn chế nhưng cần tăng khẩu độ, cửa trượt xếp lớp có thể là một hướng thiết kế. Tuy nhiên, hệ nhiều cánh có cơ cấu khác cửa trượt thông thường nên phải xác định ngay từ đầu, không nên hoàn thiện kính rồi mới chuyển cấu hình.

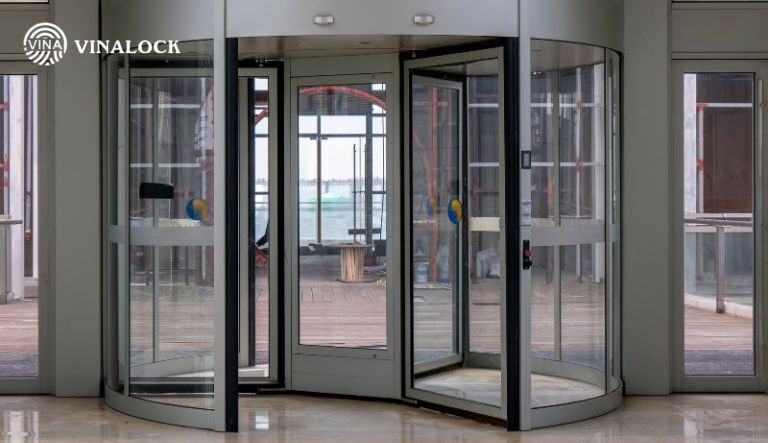

Tính kích thước cánh trước khi chọn motor

Một lỗi thường gặp trong thiết kế là chọn thương hiệu và model motor trước, sau đó mới tính cánh. Trình tự hợp lý nên ngược lại: xác định mặt bằng, khẩu độ, kích thước cánh và trọng lượng trước rồi mới đối chiếu với tải trọng của bộ cửa.

Chiều rộng cánh không chỉ phụ thuộc vào phần thông thủy. Thiết kế còn phải tính phần giao nhau giữa cánh với vách hoặc giữa các cánh khi đóng, khoảng hở kỹ thuật và cấu tạo kẹp/khung.

Chiều cao cũng cần được chốt dựa trên kiến trúc và khả năng chịu tải của hệ thống. Cánh càng cao và rộng thì diện tích vật liệu càng lớn, đồng nghĩa trọng lượng và yêu cầu ổn định cơ khí cũng tăng theo.

Trọng lượng cánh là thông số không được bỏ qua

Hai cánh cửa có cùng kích thước bên ngoài chưa chắc nặng như nhau. Cánh kính cường lực 10 mm sẽ khác kính 12 mm; cánh kính không khung cũng khác cánh kính có khung nhôm hoặc inox.

Đối với kính, có thể ước tính trọng lượng bằng công thức:

Trọng lượng kính (kg) ≈ chiều rộng (m) × chiều cao (m) × độ dày (mm) × 2,5

Ví dụ cánh kính rộng 1 m, cao 2,2 m và dày 12 mm có trọng lượng kính khoảng:

1 × 2,2 × 12 × 2,5 = 66 kg

Con số này mới là phần kính. Nếu cánh có khung, tay nắm hoặc phụ kiện khác thì cần tính thêm vào tải hoàn thiện. Khi chọn kính cho cửa tự động, VINALOCK khuyến nghị chốt kích thước và cấu tạo cánh trước khi quyết định bộ truyền động.

Chọn bộ cửa phải có tải trọng phù hợp với cánh

Sau khi biết trọng lượng từng cánh mới có cơ sở chọn motor, bánh xe, ray và bộ truyền động. Không nên chọn thiết bị chỉ dựa vào chiều rộng ô cửa hoặc quan niệm motor công suất càng lớn càng tốt.

Thiết bị cần làm việc trong phạm vi tải trọng được nhà sản xuất quy định và phù hợp với cấu hình một cánh hay hai cánh. Ngoài trọng lượng, công trình có tần suất người qua lại cao cũng cần được đánh giá về cường độ vận hành dự kiến.

Đây là điểm đặc biệt quan trọng với sảnh tòa nhà, bệnh viện, trung tâm thương mại hoặc cửa hàng hoạt động liên tục. Một bộ cửa phù hợp cho văn phòng ít người chưa chắc là cấu hình hợp lý cho lối vào có hàng nghìn lượt sử dụng trong ngày.

Thiết kế vị trí ray và kết cấu chịu lực ngay từ bản vẽ

Ray cửa tự động không nên được xem như một chi tiết có thể gắn vào bất kỳ bề mặt nào sau khi công trình đã hoàn thiện. Toàn bộ tải của cánh và thiết bị cần được truyền vào kết cấu đủ khả năng chịu lực và ổn định.

Trên bản vẽ cần xác định vị trí ray, cao độ lắp, chiều dài hộp kỹ thuật và bề mặt liên kết. Nếu phía trên cửa chỉ là vật liệu hoàn thiện hoặc kết cấu không phù hợp để bắt thiết bị, cần chuẩn bị gia cường trước.

Đường ray cũng phải được căn thẳng và phù hợp với phương chuyển động của cánh. Sai lệch cơ khí có thể khiến cửa chạy nặng, phát tiếng động hoặc tạo tải không đều lên bánh xe. Vì vậy, phần kết cấu đỡ ray nên được xử lý trước khi đóng trần và hoàn thiện mặt dựng.

Đừng để trần hoàn thiện che mất hộp kỹ thuật

Yếu tố thẩm mỹ thường khiến kiến trúc sư muốn giấu toàn bộ motor và ray. Điều này có thể thực hiện, nhưng thiết kế phải đồng thời tính khả năng mở hộp để bảo trì.

Motor, controller, dây curoa, bánh xe và đầu nối điện đều là các bộ phận có thể cần kiểm tra trong vòng đời sử dụng. Nếu trần hoặc vách trang trí bịt kín hoàn toàn khu vực này, mỗi lần sửa chữa có thể phải tháo cả phần hoàn thiện.

Giải pháp tốt là thống nhất ngay từ bản vẽ vị trí nắp kỹ thuật hoặc khoảng tiếp cận thiết bị. Một hệ cửa đẹp khi mới bàn giao nhưng rất khó bảo trì chưa phải là thiết kế tối ưu.

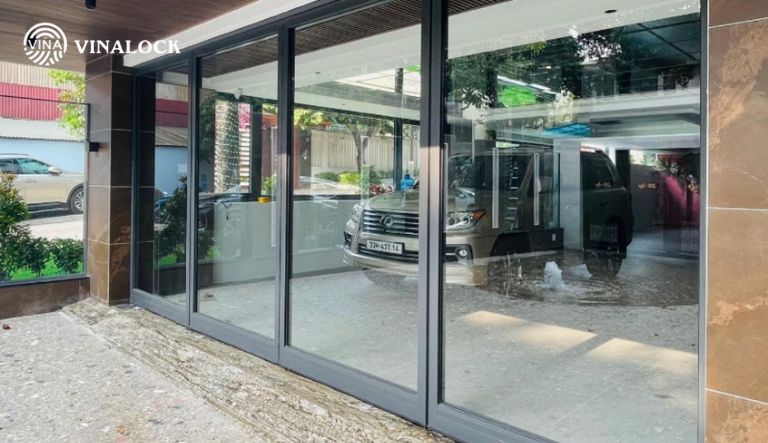

Nguồn điện cho cửa tự động nên chờ ở đâu?

Nguồn điện cần được đưa tới khu vực hộp kỹ thuật của cửa theo yêu cầu của bộ thiết bị sử dụng. Vị trí ổ cắm, đầu chờ hoặc đường dây nên được phối hợp với đơn vị thi công trước khi đóng trần để tránh phải kéo dây nổi sau này.

Không nên để dây nguồn đi qua vùng chuyển động của cánh hoặc những vị trí dễ bị kẹp, kéo và thấm nước. Các đường tín hiệu cho nút nhấn, kiểm soát ra vào, báo cháy hoặc thiết bị ngoại vi cũng nên được dự trù cùng giai đoạn điện nhẹ.

Nếu công trình cần UPS hoặc phương án dự phòng khi mất điện, yêu cầu đó cũng phải được đưa vào thiết kế từ đầu. Đặc biệt với cửa liên quan đến lối thoát hoặc hệ thống PCCC, trạng thái cửa khi xảy ra sự cố cần tuân theo thiết kế và yêu cầu áp dụng cho công trình.

Cảm biến phải được thiết kế theo luồng người đi

Không nên chọn vị trí cảm biến chỉ vì đó là nơi dễ bắt vít nhất. Cảm biến cần quan sát đúng hướng người tiếp cận và tạo vùng phát hiện phù hợp với cách cửa được sử dụng.

Ví dụ, cửa nằm sát vỉa hè có thể thường xuyên có người đi ngang nhưng không có nhu cầu bước vào. Nếu vùng radar vươn quá xa, cửa sẽ mở liên tục. Ngược lại, vùng quét quá ngắn khiến người dùng phải đến rất sát cánh cửa mới nhận lệnh mở.

Ngoài cảm biến kích hoạt, những vị trí cần bảo vệ người dùng nên được đánh giá để bố trí cảm biến an toàn cửa tự động. Cảm biến, vị trí lắp và vùng phát hiện cần được xem là một phần của bản thiết kế chứ không phải phụ kiện bổ sung sau cùng.

Thiết kế cửa phải tính cả người sử dụng thực tế

Một bộ cửa cho văn phòng nhân viên khỏe mạnh có thể có yêu cầu khác cửa bệnh viện, viện dưỡng lão hoặc công trình thường xuyên có trẻ nhỏ. Người dùng khác nhau về tốc độ di chuyển, chiều cao, khả năng quan sát và thời gian cần để đi qua.

Do đó, thiết kế cần trả lời: ai sẽ sử dụng cửa nhiều nhất? Có xe lăn, xe đẩy trẻ em, xe hành lý hoặc cáng bệnh nhân đi qua không? Có lượng người lớn đi đồng thời vào giờ cao điểm không?

Những câu hỏi này ảnh hưởng đến khẩu độ, thời gian giữ mở, vùng cảm biến và phương thức kích hoạt. Thiết kế theo người dùng thực tế thường hiệu quả hơn việc lấy một cấu hình cửa tiêu chuẩn rồi áp vào mọi công trình.

Tích hợp kiểm soát ra vào phải được tính trước

Nếu cửa cần kết nối đầu đọc thẻ, vân tay, nhận diện khuôn mặt, nút nhấn hoặc hệ thống quản lý tòa nhà, nên xác định ngay trong giai đoạn thiết kế. Khi đó có thể chuẩn bị đường dây, nguồn và logic vận hành phù hợp trước khi hoàn thiện tường, trần.

Ví dụ, một cửa văn phòng có thể được thiết kế để cảm biến tự mở theo chiều đi ra nhưng yêu cầu xác thực khi đi vào. Một khu vực hạn chế lại có thể yêu cầu cả hai chiều đều phải xác thực.

Cũng cần xác định vai trò của khóa điện. Trạng thái khóa khi cửa đóng, khi mất điện hoặc khi nhận tín hiệu khẩn cấp phải được thống nhất với yêu cầu an ninh và an toàn của công trình.

Kính và bản vẽ gia công phải chốt sau thông số cửa

Với cửa kính không khung, vị trí kẹp, lỗ khoan hoặc các chi tiết gia công phải được xác định trước khi kính được cường lực. Không nên đặt kính theo kích thước kiến trúc sơ bộ rồi mới chờ thiết bị về để tìm cách lắp.

Trước khi sản xuất kính, bản vẽ nên thể hiện kích thước từng cánh, cao độ, vị trí kẹp, khoảng hở và các chi tiết liên quan. Đơn vị kính và đơn vị cửa tự động cần thống nhất cùng một phiên bản bản vẽ.

Đây là bước nhỏ nhưng có thể tránh chi phí làm lại nguyên tấm kính nếu sai kích thước hoặc vị trí gia công.

Một bản thiết kế cửa tự động hoàn chỉnh nên thể hiện những gì?

Không nhất thiết mọi công trình đều cần một bộ hồ sơ phức tạp, nhưng bản vẽ thi công tối thiểu nên đủ thông tin để các đội liên quan không phải tự suy đoán khi làm việc.

Một hồ sơ rõ ràng nên thể hiện:

• Kích thước tổng thể ô cửa.
• Kích thước thông thủy.
• Số lượng và hướng chuyển động của cánh.
• Kích thước từng cánh.
• Cao độ ray.
• Vị trí hộp kỹ thuật.
• Kết cấu liên kết và gia cường.
• Vị trí nguồn điện.
• Vị trí cảm biến.
• Vùng hoạt động của cánh.
• Vị trí nút nhấn hoặc kiểm soát ra vào nếu có.
• Chi tiết kính, khung và phụ kiện liên quan.

Với dự án có nhiều bên thi công, bản vẽ này còn đóng vai trò phối hợp giữa kiến trúc, điện, kính, nội thất và nhà thầu cửa tự động.

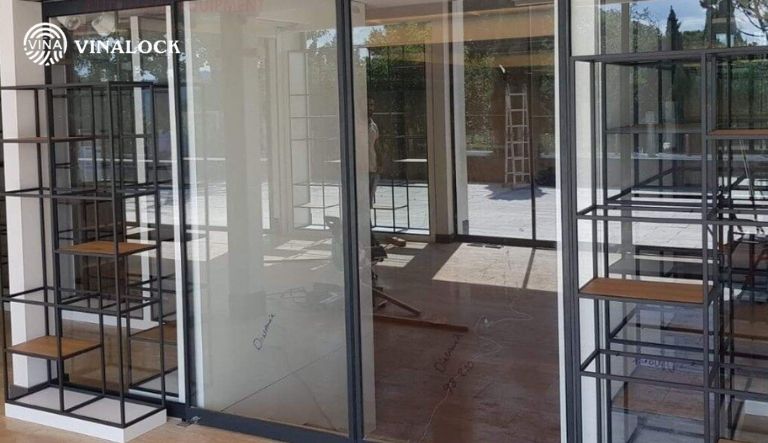

Trình tự thiết kế cửa tự động giúp hạn chế phải sửa lại

Thay vì mỗi hạng mục triển khai riêng, có thể thực hiện theo trình tự sau:

Khảo sát mặt bằng → xác định nhu cầu sử dụng → chọn kiểu cửa → tính khẩu độ → tính kích thước cánh → xác định vật liệu và trọng lượng → chọn bộ thiết bị → thiết kế ray và kết cấu → bố trí điện/cảm biến → chốt bản vẽ kính → thi công → cài đặt và nghiệm thu.

Điểm quan trọng của trình tự này là không sản xuất cánh quá sớm. Khi kích thước kính đã được chốt và gia công, khả năng điều chỉnh về sau sẽ hạn chế hơn nhiều.

Quy trình lắp đặt cửa tự động vì thế nên bắt đầu từ khảo sát và xác nhận thông số thay vì chỉ bắt đầu khi motor được đưa tới công trình.

Checklist kiểm tra thiết kế trước khi chuyển sang thi công

Trước khi duyệt bản vẽ cuối cùng, chủ đầu tư hoặc đơn vị thiết kế có thể kiểm tra theo bảng dưới đây:

Câu hỏi kiểm tra	Trạng thái cần đạt
Ô chờ đã đo thực tế chưa?	Có kích thước xác nhận
Khẩu độ có đáp ứng nhu cầu không?	Đã tính khi cửa mở
Cánh chạy về đâu?	Không vướng kết cấu
Kích thước từng cánh đã chốt?	Có trên bản vẽ
Trọng lượng cánh đã tính?	Có tải hoàn thiện
Bộ thiết bị đủ tải?	Đối chiếu thông số hãng
Kết cấu treo ray đủ chắc?	Đã có phương án liên kết
Có thể tiếp cận hộp kỹ thuật?	Có phương án bảo trì
Nguồn điện đã chờ đúng vị trí?	Đã phối hợp điện
Vùng cảm biến đã xác định?	Phù hợp luồng người
Kính đã có bản vẽ gia công?	Chốt trước sản xuất
Thiết bị kiểm soát ra vào đã tính?	Có sơ đồ nếu sử dụng

Chỉ cần phát hiện một vấn đề trong bảng này trước khi thi công cũng có thể tiết kiệm đáng kể thời gian so với việc sửa sau khi kính, trần và mặt dựng đã hoàn thiện.

Những lỗi thiết kế cửa tự động thường gặp

Lỗi phổ biến nhất là xem cửa tự động như một thiết bị có thể mua về rồi gắn vào ô cửa đã hoàn thiện. Thực tế, nhiều yếu tố phải được phối hợp từ trước giữa kiến trúc và thiết bị.

Một số lỗi nên tránh gồm:

• Ô chờ không đủ không gian cho cánh trượt.
• Chọn motor trước khi tính trọng lượng cánh.
• Sản xuất kính trước khi chốt phụ kiện.
• Không chuẩn bị kết cấu chịu lực cho ray.
• Nguồn điện đặt quá xa hoặc khó tiếp cận.
• Trần che kín hoàn toàn hộp kỹ thuật.
• Cảm biến đặt theo vị trí thuận tiện thay vì luồng người.
• Không tính xe đẩy, xe lăn hoặc lưu lượng giờ cao điểm.
• Bỏ qua phương án khóa và kiểm soát ra vào.
• Không xác định trạng thái cửa khi mất điện.

Phần lớn những lỗi này khó nhìn thấy trên phối cảnh 3D nhưng lại ảnh hưởng trực tiếp đến quá trình vận hành. Vì vậy, bản vẽ kiến trúc đẹp cần được kiểm tra thêm dưới góc độ cơ khí và điện trước khi thi công.

Câu hỏi thường gặp về thiết kế cửa tự động

Nên thiết kế cửa tự động từ giai đoạn nào?

Tốt nhất nên đưa hạng mục cửa tự động vào từ giai đoạn triển khai bản vẽ kỹ thuật, đặc biệt trước khi sản xuất kính, làm kết cấu bao che và đóng trần. Việc này giúp bố trí ray, nguồn điện và cảm biến ngay từ đầu.

Có thể chờ xây xong mới chọn motor cửa tự động không?

Có thể trong một số công trình cải tạo, nhưng sẽ hạn chế phương án hơn. Với công trình mới, nên xác định cấu hình cơ bản trước khi hoàn thiện để tránh phải sửa trần, kéo lại điện hoặc thay đổi kích thước cánh.

Cửa tự động cao bao nhiêu là phù hợp?

Không có một chiều cao duy nhất cho mọi cửa. Chiều cao phải được xác định theo kiến trúc, kích thước cánh, vật liệu, trọng lượng và khả năng của hệ thiết bị sử dụng.

Thiết kế cửa tự động có cần bản vẽ riêng không?

Nên có, đặc biệt khi công trình liên quan nhiều đội thi công. Bản vẽ giúp thống nhất kích thước cánh, cao độ ray, vị trí nguồn, cảm biến và chi tiết gia công kính trước khi triển khai.

Ai nên chốt kích thước kính cửa tự động?

Kích thước nên được phối hợp giữa đơn vị thiết kế, đơn vị kính và kỹ thuật cửa tự động dựa trên kích thước khảo sát thực tế. Không nên để một bên tự chốt kính mà chưa xác nhận cấu hình thiết bị và phụ kiện.

Kết luận

Thiết kế cửa tự động đúng chuẩn không bắt đầu từ việc chọn một bộ motor mà từ việc xác định đúng khẩu độ, kích thước cánh, trọng lượng, kết cấu ray, nguồn điện, cảm biến và nhu cầu sử dụng thực tế. Khi các thông số này được phối hợp ngay trên bản vẽ, quá trình sản xuất kính và thi công sẽ hạn chế đáng kể tình trạng phải sửa đổi tại công trường. VINALOCK có thể phối hợp từ giai đoạn khảo sát, thiết kế đến lắp đặt để hệ cửa phù hợp với kiến trúc và điều kiện vận hành của từng công trình.
