Động cơ không chổi than là gì? Cấu tạo, nguyên lý, ưu nhược điểm

Động cơ không chổi than là gì và có gì khác so với động cơ chổi than thông thường? Đây là loại motor sử dụng hệ thống chuyển mạch điện tử thay cho chổi than tiếp xúc cơ học, nhờ đó giảm ma sát, hạn chế hao mòn và phù hợp với nhiều thiết bị cần vận hành thường xuyên. Cùng VINALOCK tìm hiểu cấu tạo, nguyên lý, ưu nhược điểm và những ứng dụng phổ biến của loại động cơ này.

Động cơ không chổi than là gì?

Động cơ không chổi than (Brushless Motor) là loại động cơ điện không sử dụng chổi than và cổ góp cơ khí để thực hiện quá trình chuyển mạch. Thay vào đó, động cơ sử dụng hệ thống điều khiển điện tử để cấp dòng điện đến các cuộn dây theo trình tự phù hợp, tạo ra từ trường làm rotor quay.

Một dạng phổ biến là BLDC (Brushless Direct Current Motor), tức động cơ điện một chiều không chổi than. Công nghệ này được sử dụng trong nhiều thiết bị hiện đại nhờ khả năng kiểm soát chuyển động tốt, giảm hao mòn tại bộ phận chuyển mạch và hạn chế nhu cầu thay chổi than định kỳ.

Trong lĩnh vực cửa tự động, motor không chổi than cũng được ứng dụng trên nhiều hệ thống hiện đại. Đặc tính vận hành êm, giảm hao mòn chổi than và khả năng kiểm soát tốc độ tốt giúp loại động cơ này phù hợp với những bộ cửa phải đóng mở thường xuyên.

Cấu tạo của động cơ không chổi than

Cấu tạo motor không chổi than có sự khác biệt đáng kể so với motor chổi than truyền thống. Thay vì sử dụng chổi than và cổ góp cơ khí để chuyển mạch, hệ thống dựa vào stator, rotor và bộ điều khiển điện tử để tạo chuyển động.

Stator

Stator là phần đứng yên của động cơ, thường bao gồm lõi thép và các cuộn dây được bố trí theo cấu trúc phù hợp. Khi dòng điện được cấp vào các cuộn dây theo trình tự, stator tạo ra từ trường biến đổi để tác động lên rotor.

Cách thiết kế stator, số lượng cuộn dây và phương pháp cấp điện ảnh hưởng đến các đặc tính như tốc độ, mô-men xoắn và hiệu suất của động cơ. Đây là một trong những thành phần trực tiếp tham gia quá trình chuyển đổi điện năng thành cơ năng.

Rotor

Rotor là phần quay của động cơ. Trong nhiều motor BLDC, rotor sử dụng nam châm vĩnh cửu và chuyển động nhờ sự tương tác với từ trường được tạo ra tại stator.

Khi bộ điều khiển thay đổi trạng thái cấp điện cho các cuộn dây, từ trường tại stator cũng thay đổi theo. Rotor liên tục chịu tác động hút – đẩy của từ trường và quay theo hướng được thiết lập.

Bộ điều khiển điện tử

Bộ điều khiển là thành phần rất quan trọng đối với motor brushless. Nếu động cơ chổi than sử dụng chổi than và cổ góp để thực hiện chuyển mạch cơ học thì động cơ không chổi than chuyển nhiệm vụ này sang mạch điện tử.

Bộ điều khiển xác định thời điểm cấp điện cho từng pha của stator, từ đó duy trì chuyển động quay và điều chỉnh hoạt động của motor. Chính đặc điểm này giúp hệ thống có khả năng kiểm soát tốc độ linh hoạt hơn nhưng đồng thời làm cấu trúc điều khiển phức tạp hơn.

Cảm biến vị trí rotor

Một số động cơ BLDC sử dụng cảm biến Hall để xác định vị trí của rotor. Dữ liệu vị trí được gửi tới bộ điều khiển để lựa chọn thời điểm chuyển mạch phù hợp.

Bên cạnh thiết kế sử dụng cảm biến, một số motor hoạt động theo phương pháp sensorless. Bộ điều khiển sẽ ước tính vị trí rotor thông qua các đặc tính điện của động cơ thay vì sử dụng cảm biến vị trí riêng biệt.

Nguyên lý hoạt động của động cơ không chổi than

Nguyên lý của động cơ không chổi than có thể hiểu đơn giản là sử dụng chuyển mạch điện tử để tạo ra từ trường quay, sau đó dùng từ trường này kéo rotor chuyển động.

Quá trình hoạt động cơ bản gồm:

Nguồn điện được cấp cho hệ thống.
Bộ điều khiển xác định trạng thái hoặc vị trí của rotor.
Dòng điện được cấp tới các cuộn dây stator theo trình tự.
Các cuộn dây tạo ra từ trường.
Từ trường stator tương tác với nam châm trên rotor.
Rotor bắt đầu quay.
Bộ điều khiển tiếp tục thay đổi trạng thái cấp điện giữa các pha.
Quá trình được lặp liên tục để duy trì chuyển động.

Nhờ sử dụng chuyển mạch điện tử, motor không cần chổi than liên tục tiếp xúc với cổ góp trong quá trình vận hành. Đây chính là điểm khác biệt quan trọng tạo nên nhiều ưu điểm của công nghệ brushless.

Động cơ có chổi than là gì?

Động cơ có chổi than (Brushed Motor) sử dụng chổi than tiếp xúc với cổ góp để truyền điện và thực hiện quá trình chuyển mạch. Khi motor hoạt động, chổi than liên tục tiếp xúc với bề mặt cổ góp để duy trì chuyển động quay.

Cấu tạo này tương đối đơn giản và có ưu điểm về chi phí cũng như khả năng điều khiển cơ bản. Tuy nhiên, sự tiếp xúc trực tiếp giữa chổi than và cổ góp tạo ra ma sát. Sau một thời gian sử dụng, chổi than có thể bị mòn và cần được kiểm tra hoặc thay thế.

Đây là một trong những khác biệt lớn nhất khi so sánh động cơ có chổi than với động cơ brushless.

So sánh động cơ không chổi than và có chổi than

Cả hai loại động cơ đều có thể chuyển đổi điện năng thành chuyển động cơ học, nhưng phương pháp chuyển mạch và đặc tính sử dụng có nhiều điểm khác nhau.

Tiêu chí	Động cơ không chổi than	Động cơ có chổi than
Chổi than	Không sử dụng	Có sử dụng
Chuyển mạch	Điện tử	Cơ khí
Ma sát tại chổi than	Không có	Có
Hao mòn chổi than	Không	Có
Tiếng ồn cơ học	Thường thấp hơn	Có thể cao hơn
Bảo trì chổi than	Không cần	Có thể cần định kỳ
Điều khiển tốc độ	Linh hoạt	Đơn giản hơn
Mạch điều khiển	Phức tạp hơn	Đơn giản
Chi phí ban đầu	Thường cao hơn	Thường thấp hơn
Tuổi thọ	Có tiềm năng cao hơn	Phụ thuộc một phần vào độ mòn chổi than

Trong cấu tạo cửa tự động, motor là bộ phận tạo lực để di chuyển cánh cửa và có ảnh hưởng trực tiếp đến khả năng vận hành của toàn hệ thống. Việc sử dụng motor brushless giúp loại bỏ vấn đề hao mòn chổi than, phù hợp với những bộ cửa cần đóng mở nhiều lần trong ngày.

Ưu điểm của động cơ không chổi than

Không sử dụng chổi than không chỉ tạo ra sự khác biệt về cấu tạo mà còn mang đến nhiều lợi ích trong quá trình vận hành. Đây cũng là lý do công nghệ brushless ngày càng xuất hiện nhiều trên thiết bị dân dụng và hệ thống tự động hóa.

Giảm hao mòn do không sử dụng chổi than

Trong động cơ truyền thống, chổi than liên tục tiếp xúc với cổ góp nên sẽ bị hao mòn sau một thời gian vận hành. Motor brushless loại bỏ hoàn toàn bộ phận này, đồng nghĩa người dùng không phải kiểm tra và thay chổi than định kỳ.

Tuy nhiên, điều này không có nghĩa động cơ không chổi than hoàn toàn không bị hao mòn. Các thành phần như vòng bi, hộp số hoặc những chi tiết cơ khí liên quan vẫn có tuổi thọ nhất định và cần được kiểm tra tùy điều kiện sử dụng.

Hoạt động êm hơn

Việc loại bỏ tiếp xúc giữa chổi than và cổ góp giúp giảm một nguồn ma sát và tiếng ồn cơ học trong motor. Đây là lợi thế đáng chú ý đối với những thiết bị hoạt động gần người dùng hoặc trong môi trường cần hạn chế tiếng ồn.

Đối với cửa tự động tại khách sạn, bệnh viện, văn phòng hoặc showroom, độ êm của motor góp phần tạo trải nghiệm tốt hơn. Tuy nhiên, tiếng ồn của toàn bộ cửa còn phụ thuộc vào ray, bánh xe, dây truyền động, hộp số và chất lượng lắp đặt.

Hiệu suất vận hành tốt

Do không phải duy trì ma sát giữa chổi than và cổ góp, motor brushless giảm được một phần tổn hao cơ học tại vị trí này. Hệ thống chuyển mạch điện tử cũng cho phép kiểm soát hoạt động của motor phù hợp với từng điều kiện vận hành.

Hiệu suất thực tế không giống nhau giữa tất cả motor không chổi than. Nó còn phụ thuộc vào thiết kế, tải trọng, tốc độ, chất lượng bộ điều khiển và môi trường sử dụng.

Kiểm soát tốc độ linh hoạt

Một ưu điểm quan trọng khác là khả năng kiểm soát hoạt động thông qua mạch điện tử. Bộ điều khiển có thể quản lý thời điểm cấp điện, tốc độ và chiều quay của motor tùy theo thiết kế hệ thống.

Đặc tính này đặc biệt hữu ích trong tự động hóa. Chẳng hạn, cửa kính tự động không chỉ cần mở và đóng mà còn phải tăng tốc, chạy ổn định rồi giảm tốc trước khi cánh cửa đến cuối hành trình.

Không phát sinh tia lửa tại chổi than

Motor brushless không có chổi than tiếp xúc với cổ góp nên loại bỏ tia lửa điện phát sinh tại chính điểm tiếp xúc này.

Dù vậy, không nên hiểu rằng mọi motor không chổi than đều có thể sử dụng trong môi trường dễ cháy nổ. Những khu vực đặc thù vẫn cần sử dụng thiết bị đáp ứng đúng tiêu chuẩn an toàn chuyên dụng.

Nhược điểm của động cơ không chổi than

Bên cạnh những ưu điểm về vận hành và bảo trì, động cơ brushless vẫn tồn tại một số hạn chế. Việc hiểu rõ cả hai mặt giúp người dùng lựa chọn motor dựa trên nhu cầu thực tế thay vì mặc định công nghệ mới luôn phù hợp với mọi trường hợp.

Chi phí ban đầu thường cao hơn

Động cơ không chổi than cần hệ thống chuyển mạch điện tử, mạch điều khiển và thiết kế phức tạp hơn. Vì vậy, chi phí ban đầu thường cao hơn so với một động cơ chổi than đơn giản trong cùng nhóm ứng dụng.

Khi đánh giá chi phí, người dùng nên xem xét cả vòng đời sử dụng, tần suất vận hành và nhu cầu bảo trì. Với thiết bị hoạt động liên tục, chi phí đầu tư cao hơn ban đầu có thể được bù lại bằng việc giảm nhu cầu thay chổi than.

Bộ điều khiển phức tạp hơn

Motor chổi than có thể vận hành với hệ thống điều khiển khá đơn giản. Trong khi đó, motor BLDC cần bộ điều khiển điện tử để xác định và thực hiện quá trình chuyển mạch.

Điều này khiến việc kiểm tra lỗi liên quan đến motor brushless đôi khi yêu cầu kiến thức về cả điện và điện tử, đặc biệt khi sự cố xuất phát từ driver, cảm biến Hall hoặc mạch điều khiển.

Sửa chữa có thể phức tạp

Motor brushless không phải thay chổi than nhưng khi hỏng linh kiện điện tử hoặc hệ thống phản hồi vị trí, quá trình sửa chữa có thể phức tạp hơn.

Vì vậy, khái niệm “ít bảo trì” nên được hiểu là giảm một số hạng mục bảo trì và hao mòn, chứ không đồng nghĩa với việc động cơ không thể xảy ra sự cố.

Động cơ không chổi than được ứng dụng ở đâu?

Nhờ đặc tính kiểm soát tốt và không sử dụng chổi than, motor brushless xuất hiện trong rất nhiều thiết bị hiện đại.

Một số ứng dụng phổ biến gồm:

Quạt điện và hệ thống làm mát.
Máy bay không người lái.
Xe điện.
Xe đạp điện.
Dụng cụ điện dùng pin.
Robot và thiết bị tự động hóa.
Máy móc công nghiệp.
Thiết bị điện tử.
Hệ thống HVAC.
Cửa và cổng tự động.
Các thiết bị yêu cầu điều khiển tốc độ chính xác.

Trong đó, hệ thống cửa tự động là một ứng dụng tiêu biểu vì motor thường xuyên phải thực hiện các chu trình tăng tốc, giảm tốc, dừng và đảo chiều.

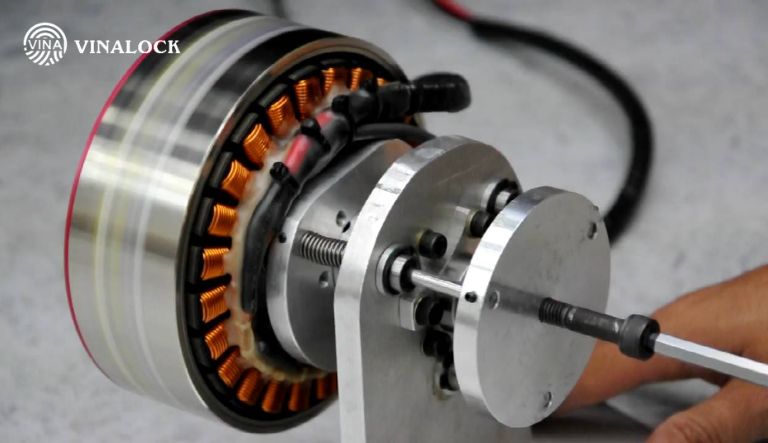

Vì sao cửa tự động thường sử dụng động cơ không chổi than?

Motor đóng vai trò tạo lực để di chuyển cánh cửa trong hệ thống cửa tự động. Với những công trình có lượng người qua lại lớn, motor có thể phải thực hiện nhiều chu kỳ đóng mở mỗi ngày nên khả năng vận hành ổn định và giảm hao mòn là những yếu tố đáng quan tâm.

Phù hợp với tần suất đóng mở thường xuyên

Cửa tự động tại bệnh viện, trung tâm thương mại, khách sạn, văn phòng hoặc siêu thị thường hoạt động với tần suất cao. Motor vì thế cần đáp ứng nhiều chu kỳ đóng – mở trong thời gian dài.

Việc loại bỏ chổi than giúp giảm một bộ phận hao mòn cơ học trong động cơ. Khi kết hợp với bộ điều khiển, ray và hệ truyền động phù hợp, motor brushless đáp ứng tốt nhu cầu vận hành thường xuyên của nhiều hệ cửa hiện đại.

Giúp hệ thống vận hành êm

Motor nằm gần khu vực người thường xuyên qua lại nên tiếng ồn là yếu tố cần được quan tâm. Đặc biệt tại khách sạn, bệnh viện, văn phòng hoặc nhà ở, cửa đóng mở êm sẽ tạo cảm giác dễ chịu hơn.

Motor không chổi than loại bỏ tiếng ma sát phát sinh tại chổi than – cổ góp. Tuy nhiên, để cả bộ cửa hoạt động êm, ray, bánh xe, dây curoa và các chi tiết cơ khí cũng phải được lựa chọn và lắp đặt đúng kỹ thuật.

Hỗ trợ kiểm soát quá trình tăng và giảm tốc

Một bộ cửa tự động không nên khởi động hoặc dừng đột ngột. Cánh cửa cần tăng tốc, duy trì tốc độ rồi giảm tốc trước khi đến vị trí dừng nhằm tạo chuyển động mượt hơn.

Khả năng điều khiển điện tử của BLDC phù hợp với yêu cầu này. Motor có thể phối hợp với bộ điều khiển và hệ thống phản hồi để quản lý tốc độ theo từng giai đoạn của hành trình.

Motor cửa tự động không chổi than có tốt không?

Xét về đặc tính kỹ thuật, motor không chổi than phù hợp với nhiều hệ thống cửa tự động hiện đại, nhất là khi công trình yêu cầu vận hành thường xuyên, tiếng ồn thấp và giảm nhu cầu bảo trì liên quan đến chổi than.

Tuy nhiên, không nên đánh giá chất lượng một bộ cửa chỉ dựa vào việc motor có phải brushless hay không. Một hệ thống cửa tự động hoàn chỉnh còn phụ thuộc vào:

Công suất và tải trọng motor.
Chất lượng hộp số.
Bộ điều khiển.
Encoder hoặc cảm biến phản hồi.
Ray trượt.
Bánh xe.
Dây curoa.
Cảm biến cửa.
Chất lượng cánh kính.
Kỹ thuật lắp đặt.
Khả năng bảo trì và thay thế linh kiện.

Motor tốt nhưng sử dụng sai tải trọng hoặc kết hợp với hệ cơ khí không phù hợp vẫn có thể khiến cửa vận hành không ổn định.

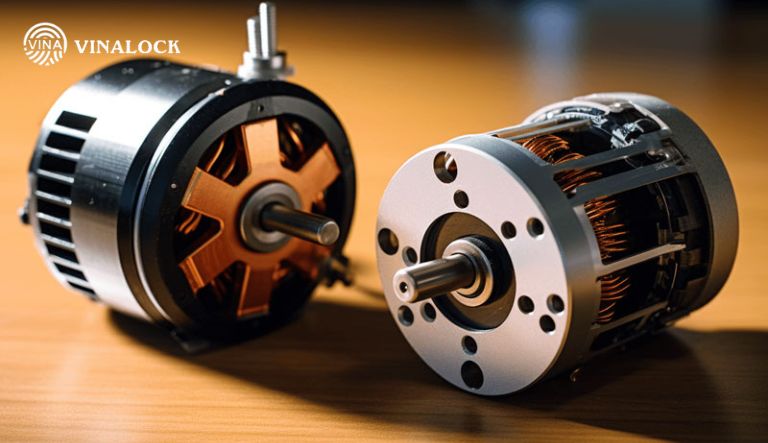

Một số motor không chổi than dùng cho cửa tự động

Hiện nay, VINALOCK cung cấp nhiều giải pháp cửa tự động sử dụng motor không chổi than. Tùy kích thước cửa, tải trọng cánh, tần suất sử dụng và yêu cầu công trình, khách hàng có thể lựa chọn cấu hình motor phù hợp.

Motor cửa kính tự động Falcon

Motor cửa kính tự động Falcon sử dụng động cơ BLDC 24V không chổi than. Đây là một ví dụ thực tế về việc công nghệ brushless được ứng dụng trong hệ thống cửa kính trượt tự động.

Khi lựa chọn dòng motor này hoặc các sản phẩm tương tự, cần xem xét đồng thời tải trọng cánh, chiều rộng cửa, tần suất hoạt động và các phụ kiện đi kèm thay vì chỉ dựa vào thông số “BLDC”.

Motor cửa trượt tự động Hàn Quốc

Với nhu cầu tìm kiếm thiết bị theo xuất xứ, khách hàng có thể tham khảo các dòng motor cửa trượt tự động Hàn Quốc. Mỗi dòng motor có thông số tải trọng, cấu hình và khả năng tương thích khác nhau nên cần lựa chọn theo bộ cửa thực tế.

Nếu chưa xác định được loại motor phù hợp, khách hàng có thể cung cấp kích thước cửa, trọng lượng cánh và nhu cầu sử dụng để VINALOCK tư vấn cấu hình phù hợp hơn.

Cách nhận biết động cơ không chổi than

Không phải lúc nào cũng có thể xác định motor brushless chỉ bằng cách quan sát hình dáng bên ngoài. Cách đáng tin cậy hơn là kiểm tra tem sản phẩm, model và tài liệu kỹ thuật của nhà sản xuất.

Bạn có thể tìm các ký hiệu:

BLDC – Brushless Direct Current Motor.
Brushless Motor.
Brushless DC Motor.
DC Brushless Motor.
Thông tin “motor không chổi than” hoặc “động cơ không chổi than”.

Đối với motor đang lắp trong một thiết bị hoàn chỉnh, nên xác định model trước rồi kiểm tra tài liệu kỹ thuật tương ứng. Không nên chỉ dựa vào số lượng dây hoặc hình thức bên ngoài để kết luận.

Có nên chọn động cơ không chổi than?

Câu trả lời phụ thuộc vào mục đích sử dụng. Nếu thiết bị hoạt động thường xuyên, yêu cầu tiếng ồn thấp, cần kiểm soát tốc độ tốt và muốn giảm việc bảo trì chổi than thì motor brushless là lựa chọn đáng cân nhắc.

Ngược lại, động cơ chổi than vẫn có thể phù hợp với những thiết bị đơn giản, tần suất sử dụng không cao và cần tối ưu chi phí đầu tư ban đầu.

Khi lựa chọn, nên cân nhắc đồng thời:

Tải trọng cần đáp ứng.
Tần suất vận hành.
Mô-men xoắn.
Tốc độ.
Khả năng điều khiển.
Điều kiện môi trường.
Chi phí đầu tư.
Chi phí bảo trì.
Khả năng tìm kiếm linh kiện thay thế.

Do đó, không nên áp dụng quan điểm “motor không chổi than luôn tốt hơn”. Loại motor tốt nhất là loại đáp ứng đúng yêu cầu của thiết bị và điều kiện vận hành thực tế.

Câu hỏi thường gặp về động cơ không chổi than

Động cơ BLDC có phải động cơ không chổi than không?

Có. BLDC là viết tắt của Brushless Direct Current Motor, tức động cơ điện một chiều không chổi than. Đây là một trong những loại motor brushless được ứng dụng rộng rãi trong thiết bị điện, tự động hóa và hệ thống cửa tự động.

Motor không chổi than có bền hơn không?

Việc không sử dụng chổi than giúp loại bỏ một bộ phận chịu hao mòn do ma sát trực tiếp, từ đó tạo điều kiện để motor có tuổi thọ cao hơn. Tuy nhiên, tuổi thọ thực tế còn phụ thuộc vào chất lượng motor, vòng bi, nhiệt độ, tải trọng, bộ điều khiển và điều kiện sử dụng.

Motor không chổi than có cần bảo dưỡng không?

Có. Không sử dụng chổi than chỉ có nghĩa là không cần kiểm tra và thay chổi than. Các thành phần khác như vòng bi, hộp số hoặc hệ thống truyền động vẫn cần được kiểm tra theo yêu cầu của từng thiết bị.

Động cơ không chổi than có êm hơn không?

Thông thường motor brushless có thể vận hành êm hơn vì không có ma sát giữa chổi than và cổ góp. Tuy nhiên, độ ồn tổng thể còn phụ thuộc vào vòng bi, hộp số, tải và các bộ phận truyền động liên quan.

Động cơ không chổi than có đắt hơn không?

Chi phí đầu tư ban đầu thường cao hơn do motor cần bộ điều khiển điện tử và có cấu tạo phức tạp hơn. Khi so sánh chi phí, nên tính thêm tuổi thọ sử dụng, yêu cầu bảo trì và hiệu quả vận hành thay vì chỉ nhìn vào giá mua ban đầu.

Kết luận

Động cơ không chổi than sử dụng chuyển mạch điện tử thay cho chổi than và cổ góp cơ khí, nhờ đó giảm hao mòn, hạn chế bảo trì chổi than và hỗ trợ kiểm soát vận hành linh hoạt. Công nghệ này hiện được ứng dụng rộng rãi trong nhiều thiết bị, bao gồm hệ thống cửa tự động. Khi lựa chọn motor, cần cân nhắc tải trọng, tần suất hoạt động, bộ điều khiển và yêu cầu thực tế của thiết bị. Hãy liên hệ ngay VINALOCK để được tư vấn chi tiết thêm nhé!
