Hướng Dẫn Lắp Đặt Cổng Tự Động – Quy Trình Chuẩn Kỹ Thuật

Việc lắp đặt cổng tự động đòi hỏi sự chuẩn bị kỹ lưỡng và kiến thức chuyên môn sâu rộng. Quá trình này bao gồm nhiều công đoạn phức tạp từ khảo sát mặt bằng, thiết kế hệ thống điện, thi công hạ tầng đến hiệu chỉnh thông số kỹ thuật. Mỗi bước đều có ảnh hưởng trực tiếp đến độ an toàn, tuổi thọ và hiệu quả vận hành của hệ thống. Là đơn vị hàng đầu trong lĩnh vực tự động hóa, Vinalock sẽ chia sẻ quy trình chuẩn kỹ thuật từ A đến Z, giúp bạn hiểu rõ từng bước thực hiện và những lưu ý quan trọng để đảm bảo an toàn tuyệt đối.

Tổng quan cổng tự động và những lợi ích vượt trội

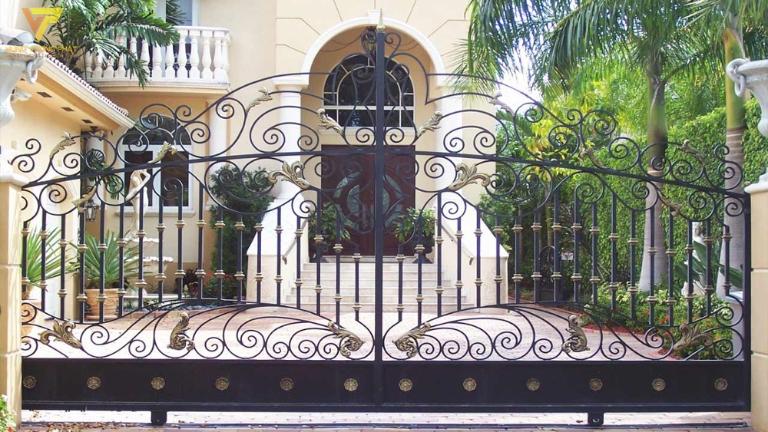

Cổng tự động hiện đại được phân thành 4 loại chính dựa vào cơ chế hoạt động: cổng trượt ngang, cổng tay đòn, cổng xếp và cổng âm sàn. Mỗi loại có đặc điểm riêng biệt phù hợp với từng loại công trình và nhu cầu sử dụng cụ thể.

Thống kê từ các dự án lắp đặt cổng tự động của Vinalock cho thấy 8 lợi ích quan trọng nhất mà khách hàng đánh giá cao. Trước hết là tính an toàn vượt trội với hệ thống cảm biến chống va chạm tiên tiến, giúp ngăn ngừa tai nạn hiệu quả. Thứ hai là sự tiện lợi tuyệt đối khi điều khiển từ xa, đặc biệt hữu ích trong điều kiện thời tiết xấu. Độ bền vượt trội là yếu tố thứ ba, với tuổi thọ động cơ chất lượng cao lên đến 15-20 năm. Cuối cùng là giá trị gia tăng bất động sản, thường tăng 3-5% giá trị tổng thể ngôi nhà.



Các loại cổng tự động hiện đại – đặc điểm và ứng dụng

• Cổng trượt ngang là lựa chọn phổ biến nhất cho các công trình có không gian hạn chế. Ưu điểm nổi bật là tiết kiệm diện tích tối đa, có khả năng chịu tải nặng lên đến 800kg và phù hợp hoàn hảo với nhà phố đô thị. Cơ chế hoạt động dựa trên ray trượt và thanh răng, đảm bảo chuyển động mượt mà và ổn định trong mọi điều kiện thời tiết.

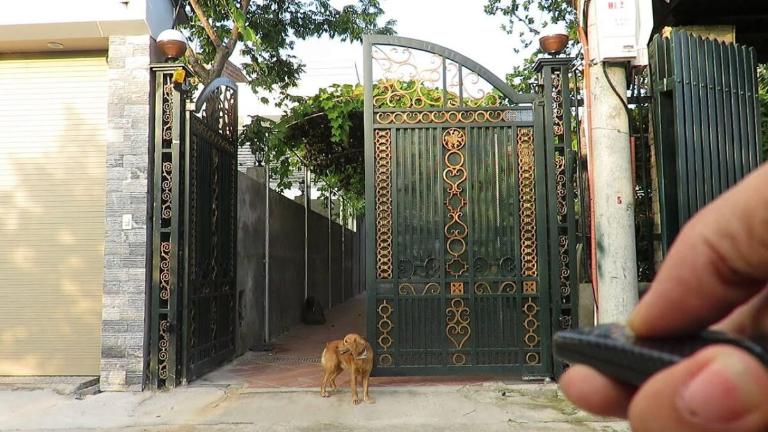

• Cổng tay đòn được ưa chuộng tại các biệt thự và khu vực có diện tích rộng rãi. Điểm mạnh là tính thẩm mỹ cao với thiết kế thanh lịch, khả năng mở rộng góc 90-110 độ tạo lối vào thoáng đãng. Tuy nhiên, loại này đòi hỏi không gian mở ít nhất 3-4 mét về phía trong để cánh cổng có thể xoay hoàn toàn.
• Cổng xếp inox là giải pháp tối ưu cho các cửa hàng, showroom cần mở rộng hoàn toàn lối vào. Đặc điểm độc đáo là khả năng gấp gọn tối đa, tiết kiệm không gian và tạo sự thông thoáng tuyệt đối. Cổng âm sàn là lựa chọn cao cấp nhất với động cơ được chôn dưới mặt đất, đảm bảo tính thẩm mỹ hoàn hảo nhưng chi phí lắp đặt cổng tự động và bảo trì khá phức tạp.

Lợi ích vượt trội khi lắp đặt cổng tự động

Tính năng an toàn giao thông được nâng cao đáng kể nhờ hệ thống cảm biến chống va chạm hiện đại. Khi phát hiện vật cản trong phạm vi 30-50cm, cảm biến sẽ tự động dừng hoặc đảo chiều cổng trong vòng 0.5 giây. Điều này đặc biệt quan trọng tại các khu vực có trẻ em hoặc giao thông đông đúc.

Khả năng tiết kiệm năng lượng là điểm mạnh không thể bỏ qua. Động cơ hiện đại chỉ tiêu thụ 0.3-0.8 kW trong quá trình hoạt động, tương đương chi phí điện khoảng 2.000-5.000 VND mỗi tháng. Với chế độ chờ thông minh, hệ thống tự động chuyển sang trạng thái tiết kiệm điện khi không sử dụng.

Tìm hiểu thêm: cổng tự động 4 cánh

Quy trình khảo sát và chuẩn bị công trình

Giai đoạn khảo sát là bước đầu tiên và quan trọng nhất trong quá trình lắp đặt cổng tự động. Kỹ thuật viên cần đo đạc và ghi nhận 10 thông số kỹ thuật cơ bản: chiều rộng cửa, độ dốc mặt đất, khoảng cách từ cổng đến nguồn điện, chiều cao giới hạn, tình trạng nền móng, không gian hoạt động, hướng gió chủ đạo, mức độ giao thông, yêu cầu thẩm mỹ và ngân sách đầu tư.

Việc so sánh và lựa chọn động cơ phù hợp đòi hỏi sự am hiểu sâu sắc về từng loại sản phẩm. Qua nhiều năm kinh nghiệm, Vinalock đã xây dựng bảng so sánh chi tiết giữa 3 dòng động cơ chính: Ý, Đài Loan và Việt Nam với mức giá và chất lượng tương ứng cho năm 2026.

Khảo sát toàn diện mặt bằng công trình

Đo chiều rộng cửa và kiểm tra độ dốc mặt đất là công việc đầu tiên. Sai số cho phép trong đo đạc không được vượt quá 5mm để đảm bảo cổng hoạt động mượt mà. Đặc biệt quan trọng là kiểm tra độ vuông góc của từng góc cổng bằng thước vuông chuyên dụng, vì sai lệch dù chỉ 1-2 độ cũng có thể gây kẹt cổng trong quá trình vận hành.

Xác định vị trí nguồn điện 220V và đánh giá không gian quanh cổng cần được thực hiện tỉ mỉ. Khoảng cách từ cổng đến tủ điện lý tưởng không nên vượt quá 20 mét để tránh tổn thất điện áp. Nếu khoảng cách xa hơn, cần sử dụng cáp điện có tiết diện lớn hơn hoặc lắp đặt cổng tự động tủ điện phụ gần vị trí cổng.

Kiểm tra tình trạng nền móng hiện tại là bước không thể thiếu. Nền móng cần đảm bảo độ cứng đủ để chịu lực từ động cơ và trọng lượng cánh cổng. Đối với nền đất mềm, cần gia cố thêm bằng cách đổ thêm bê tông hoặc sử dụng cọc khoan nhồi tùy theo điều kiện địa chất cụ thể.

Lựa chọn loại động cơ phù hợp – so sánh chi tiết 2026

Tiêu chí	Made in Italy (COMUNELLO, FADINI, LIFE)	Made in Taiwan (TMT Automation)	Sản xuất trong nước
Mức giá	30 – 35 triệu VNĐ	25 – 30 triệu VNĐ	20 – 25 triệu VNĐ
Tuổi thọ	15 – 20 năm	8 – 12 năm	5 – 8 năm
Tần suất hoạt động	50 – 80 lần/ngày	30 – 50 lần/ngày	Thấp – trung bình
Chất lượng	Cao cấp, độ bền vượt trội	Ổn định, cân bằng giá & chất lượng	Đã cải thiện, mức khá
Phù hợp công trình	Biệt thự, nhà cao cấp, sử dụng thường xuyên	Nhà phố, gia đình phổ thông	Công trình ngân sách thấp, ít sử dụng
Ưu điểm nổi bật	Vận hành êm, bền bỉ, thương hiệu uy tín	Giá hợp lý, hiệu năng ổn định	Giá rẻ, dễ tiếp cận
Nhược điểm	Giá cao	Không bền bằng hàng Ý	Tuổi thọ thấp hơn

Cài đặt nền tảng và cơ sở hạ tầng

Giai đoạn này đòi hỏi kỹ năng thi công chính xác và kinh nghiệm thực tế phong phú. Quy trình đào hố âm sàn phải tuân thủ kích thước chuẩn theo từng loại động cơ cụ thể. Bất kỳ sai sót nào trong giai đoạn này đều có thể ảnh hưởng nghiêm trọng đến chất lượng và tuổi thọ của toàn bộ hệ thống.

Kỹ thuật hàn cố định bản đế và kiểm tra thăng bằng chính xác là những công việc đòi hỏi tay nghề cao. Độ chênh lệch cho phép tối đa chỉ 2-3mm, vượt mức này sẽ gây ra hiện tượng cổng bị xiêng, tạo tiếng ồn và giảm tuổi thọ các bộ phận cơ khí.

Kỹ thuật đào hố âm sàn – quy trình tính toán và thi công

Việc tính toán kích thước hố âm sàn phải dựa trên công thức chuẩn: chiều dài bằng chiều rộng cổng cộng thêm 20cm dự trữ, chiều rộng từ 60-80cm tùy theo trọng lượng cánh cổng, chiều sâu từ 40-60cm phụ thuộc vào loại động cơ sử dụng. Ví dụ, với cổng rộng 4 mét sử dụng động cơ COMUNELLO 600kg, kích thước hố cần là 420cm x 70cm x 50cm.

Hệ thống thoát nước là yếu tố quan trọng thường bị bỏ qua. Cần lắp đặt cổng tự động ống thoát nước PVC phi 110mm dẫn ra cống hoặc khu vực thấp hơn để tránh tình trạng ngập úng trong mùa mưa. Đặt tấm bê tông đế có độ dày 10-15cm và sử dụng bê tông nhãn 250 để đảm bảo độ cứng cần thiết.

Việc gia cố thành hố bằng gạch hoặc tấm bê tông đúc sẵn giúp chống sụt lún và tăng độ bền của móng. Khi đổ bê tông, cần đảm bảo tỷ lệ xi măng, cát, đá chính xác và độ ẩm phù hợp để tránh nứt vỡ sau này.

Hàn cố định bản đế động cơ và kiểm tra thăng bằng

Sử dụng thanh điốc thép phi 6-8mm và hàn vào khung bê tông có sẵn hoặc đổ bê tông mới với các thanh cốt thép được cắm sẵn. Vị trí hàn phải được tính toán chính xác để bản đế động cơ nằm hoàn toàn thẳng ngang và vuông góc với hướng chuyển động của cổng.

Kiểm tra độ thăng bằng bằng thước thủy có độ chính xác cao, đảm bảo độ chênh lệch không quá 2-3mm trên toàn bộ diện tích bản đế. Nếu phát hiện sai lệch, cần điều chỉnh ngay bằng cách thêm miếng đệm thép hoặc mài bớt các điểm cao.

Sau khi cố định xong, cần chờ ít nhất 24-48 giờ để bê tông đạt độ cứng tối thiểu trước khi tiến hành lắp đặt cổng tự động động cơ. Trong thời gian này, nên che phủ kỹ để tránh mưa và giữ độ ẩm ổn định.

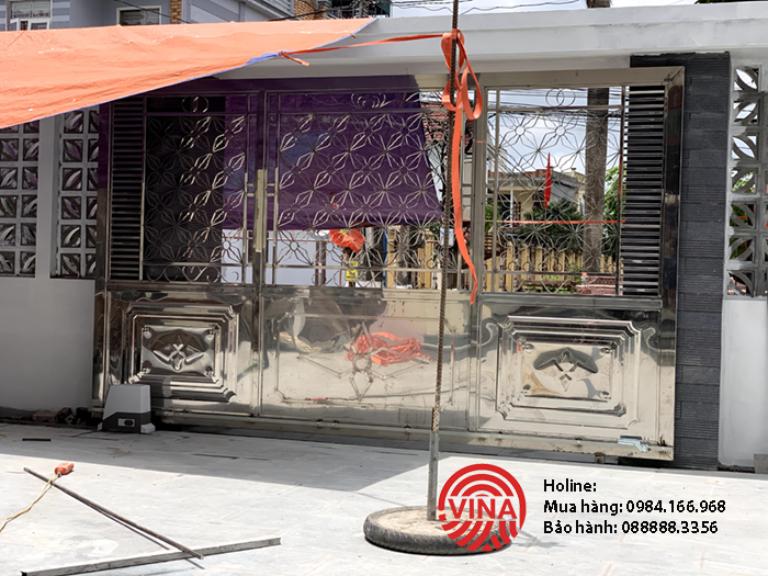

Lắp đặt cổng tự động cơ khí cánh cổng và thanh truyền động

Giai đoạn lắp đặt cổng tự động cơ khí đòi hỏi độ chính xác cao và sự phối hợp nhịp nhàng giữa các thành viên trong đội thi công. Việc căn chỉnh cánh cổng với khoảng hở dưới cổng đúng 100mm là yêu cầu bắt buộc theo tiêu chuẩn an toàn quốc tế EN 13241-1.

Gắn thanh răng và đảm bảo khớp nối chính xác với động cơ là công việc tinh tế nhất. Sai số cho phép tối đa chỉ 1-2mm, vì bất kỳ khoảng hở nào lớn hơn đều sẽ gây ra tiếng ồn khó chịu và làm giảm hiệu quả truyền động.

Lắp và căn chỉnh cánh cổng – khoảng hở và tiêu chuẩn an toàn

Kiểm tra độ vuông góc 90 độ tại cả 4 góc của khung cổng bằng thước vuông lớn có độ chính xác cao. Đây là bước quan trọng nhất vì cổng không vuông sẽ gây ra hiện tượng kẹt, tạo tiếng ồn và mài mòn không đều các bộ phận.

Khoảng hở dưới cổng phải được duy trì ở mức 100mm theo tiêu chuẩn EN 13241-1 để đảm bảo an toàn tuyệt đối. Khoảng hở này đủ lớn để tránh kẹp chân người hoặc vật nuôi, đồng thời không quá lớn để trẻ em có thể chui qua.

Việc điều chỉnh độ cao cổng cần thiết khi mặt đất không hoàn toàn phẳng. Sử dụng hệ thống ren điều chỉnh tích hợp trong bánh xe hoặc ray trượt để có thể tinh chỉnh độ cao từng phần của cổng một cách chính xác nhất.

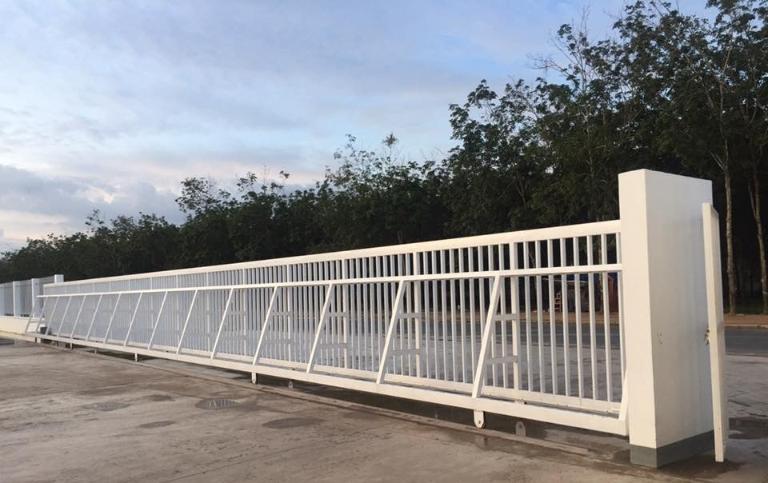

Gắn thanh răng và đảm bảo khớp nối chính xác

Lắp từng đoạn thanh răng với độ chính xác tuyệt đối, sai lệch không được vượt quá 1-2mm giữa các khớp nối. Sử dụng keo dán chuyên dụng kết hợp với bu-lông cơ khí để đảm bảo độ bền và tính ổn định lâu dài.

Kiểm tra khớp nối giữa bánh răng động cơ và thanh răng không được có khoảng trống gây tiếng kêu. Khoảng cách lý tưởng là 0.5-1mm đảm bảo bánh răng ăn khít với thanh răng nhưng không bị kẹt cứng.

Bôi mỡ bôi trơn chuyên dụng cho các khớp nối cơ khí, đặc biệt tại vị trí tiếp xúc giữa bánh răng và thanh răng. Loại mỡ khuyến cáo là mỡ li-ti chịu nhiệt độ cao và có khả năng chống thấm nước tốt.

Lắp đặt cổng tự động hệ thống động cơ và cài đặt hành trình

Việc lắp đặt cổng tự động động cơ đòi hỏi kinh nghiệm thực tế và hiểu biết sâu về từng loại cổng cụ thể. Vị trí lắp động cơ theo từng loại cổng có những yêu cầu khác nhau về khoảng cách, góc độ và phương pháp cố định.

Cài đặt hành trình mở/đóng với độ chênh lệch 5-10mm an toàn là bước cuối cùng nhưng cực kỳ quan trọng. Sai sót trong khâu này có thể dẫn đến hư hỏng động cơ do chạy quá hành trình hoặc cổng không đóng kín hoàn toàn.

Lắp động cơ – vị trí gắn và cố định chắc chắn

Đối với cổng trượt ngang, động cơ được đặt cách mép cổng 20-30cm và gắn chắc chắn bằng bu-lông M10-M12 grade 8.8. Vị trí này đảm bảo lực truyền tối ưu và thuận tiện cho việc bảo trì sau này.

Cổng tay đòn yêu cầu động cơ được gắn trên trụ cách mép cổng 10-20cm tùy theo góc mở mong muốn. Góc mở 90 độ cần khoảng cách 15cm, góc mở 110 độ cần khoảng cách 20cm.

Sử dụng khung thép hộp 50x50x3mm làm giá đỡ động cơ để tăng độ cứng vững. Tất cả mối hàn phải đạt chuẩn và được sơn chống rỉ sau khi hoàn thành.

Cài đặt hành trình và giới hạn chuyển động

Đánh dấu vị trí lẫy chặn tại điểm cổng mở và đóng hoàn toàn, sau đó dịch chuyển vào trong 5–10mm để tạo khoảng dự trữ an toàn. Điều này giúp động cơ không chạy vào vị trí cứng, tránh gây hư hỏng và tăng độ bền khi vận hành lâu dài.

Kiểm tra lẫy chặn hoạt động chính xác bằng cách vận hành thử nhiều lần để đảm bảo độ ổn định và an toàn. Động cơ phải dừng hoàn toàn ngay khi chạm lẫy chặn, không xuất hiện hiện tượng giật cục hoặc phát ra tiếng ồn bất thường.

Cài đặt thời gian delay từ 2–5 giây giữa các lệnh để hạn chế tình trạng quá tải khi hệ thống nhận nhiều tín hiệu liên tiếp. Thiết lập này giúp động cơ hoạt động ổn định hơn, giảm hao mòn và kéo dài tuổi thọ trong quá trình sử dụng.

Hướng dẫn bảo trì và vận hành bền bỉ

Lịch trình bảo trì định kỳ là yếu tố quyết định tuổi thọ của cổng tự động. Kinh nghiệm từ hàng nghìn dự án cho thấy những cổng được bảo trì đúng kỹ thuật có tuổi thọ gấp 2-3 lần so với những cổng không được chăm sóc.

Lịch trình bảo trì định kỳ – bôi trơn và kiểm tra

Bôi mỡ khớp nối và thanh răng mỗi 3 tháng với lượng 2ml mỡ li-ti chất lượng cao. Việc bôi trơn đúng kỹ thuật giúp giảm ma sát, tiếng ồn và kéo dài tuổi thọ các bộ phận chuyển động.

Lau sạch cảm biến hàng tháng bằng khăn mềm và dung dịch tẩy rửa nhẹ. Bụi bẩn và nước mưa có thể làm giảm độ nhạy của cảm biến, gây ra hiện tượng cổng không phản ứng đúng lúc.

Kiểm tra động cơ mỗi 3 tháng bao gồm: đo nhiệt độ vỏ động cơ khi hoạt động, kiểm tra tiếng ồn bất thường, đo dòng điện tiêu thụ và kiểm tra độ rung động.

Troubleshooting phổ biến và cách khắc phục

Cổng không mở là sự cố thường gặp nhất với nhiều nguyên nhân khác nhau. Theo thứ tự ưu tiên cần kiểm tra: nguồn điện 220V, tình trạng cảm biến, thanh truyền động và cuối cùng là động cơ. Trong 80% trường hợp, nguyên nhân do cảm biến bị bụi bẩn hoặc lệch vị trí.

Tiếng kêu lạ thường do thiếu dầu mỡ tại các khớp nối hoặc bu-lông bị lỏng. Giải pháp là bôi trơn lại toàn bộ hệ thống và siết chặt tất cả các mối nối theo mômen chuẩn.

Cổng chạy chậm hoặc giật cục có thể do điện áp không ổn định, động cơ quá tải hoặc thanh răng bị mài mòn. Cần kiểm tra và thay thế những bộ phận hư hỏng kịp thời để tránh hư hại lan rộng.

Câu hỏi thường gặp

Cổng tự động có tiết kiệm điện không?

Động cơ chỉ tiêu thụ 0.3-0.8 kW với chi phí chỉ 2.000-5.000 VND mỗi tháng.

Động cơ cổng sử dụng được bao lâu?

Động cơ Ý 15-20 năm, Đài Loan 8-12 năm, Việt Nam 5-8 năm tùy điều kiện sử dụng.

Có bắt buộc lắp cảm biến không?

Bắt buộc theo quy chuẩn an toàn quốc tế, đặc biệt quan trọng tại những nơi có trẻ em.

Lắp đặt cổng tự động mất bao lâu?

Cổng trượt 2-3 ngày, tay đòn 1-2 ngày, âm sàn 5-7 ngày tùy độ phức tạp công trình.

—

Qua hơn 15 năm kinh nghiệm lắp đặt cổng tự động, Vinalock khuyến cáo nên chọn đơn vị thi công uy tín. Đây là yếu tố quyết định đến sự thành công của toàn bộ dự án. Một hệ thống cổng tự động chất lượng mang lại sự tiện nghi trong quá trình sử dụng hàng ngày. Đồng thời, hệ thống còn giúp đảm bảo an toàn tuyệt đối cho gia đình bạn. Hãy liên hệ ngay với Vinalock qua website https://vinalock.vn để được tư vấn chi tiết. Bạn cũng sẽ nhận được báo giá chính xác, phù hợp với nhu cầu thực tế.
