Cách Chỉnh Hành Trình Cửa Cuốn: Hướng Dẫn Chi Tiết Đúng Kỹ Thuật

Cách chỉnh hành trình cửa cuốn sai có thể gây kẹt cửa, cháy motor hoặc mất an toàn nghiêm trọng. Vinalock hướng dẫn bạn hiểu đúng bộ hành trình, nhận biết 5 dấu hiệu sai lệch phổ biến, thực hiện từng bước chỉnh hành trình đóng và mở theo đúng kỹ thuật, cùng các lưu ý an toàn thiết yếu và thời điểm cần gọi thợ để cửa vận hành êm, bền và đúng vị trí.

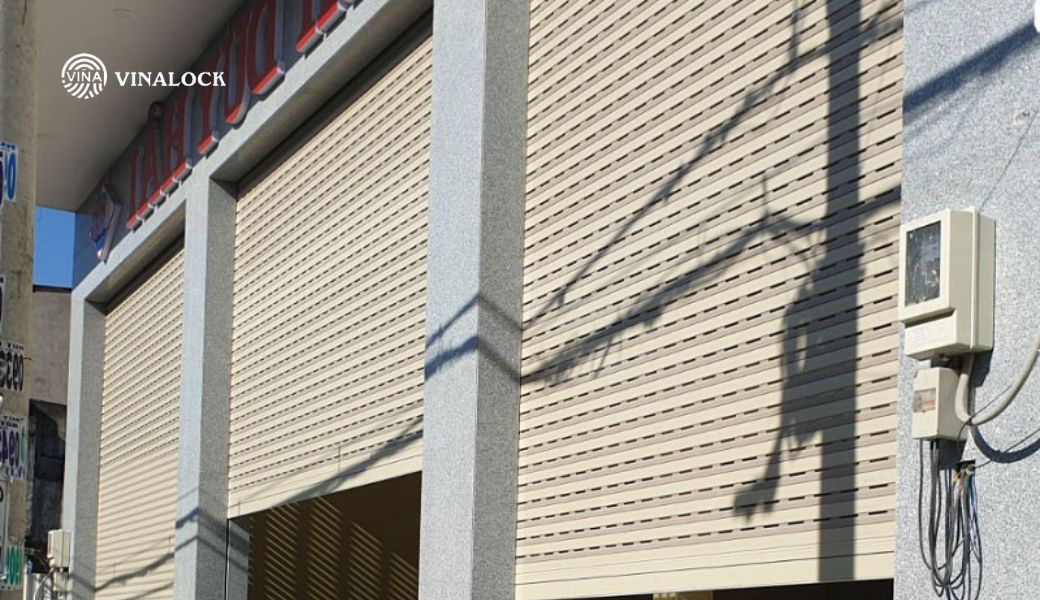

Hành Trình Cửa Cuốn Là Gì?

Hành trình cửa cuốn là bộ phận quan trọng quyết định giới hạn khoảng di chuyển của cửa cuốn theo chiều lên và chiều xuống. Nói cách khác, bộ hành trình giúp xác định điểm dừng chính xác khi cửa mở hoàn toàn và đóng kín. Bộ phận này có vai trò then chốt trong việc bảo vệ động cơ không bị quá tải và đảm bảo cửa cuốn vận hành đúng vị trí.

Cấu tạo của bộ hành trình cửa cuốn

Cấu tạo của bộ hành trình cửa cuốn thường bao gồm ba thành phần chính: rơ-le điện từ đóng/ngắt mạch, bộ bánh răng truyền động và các ốc hãm điều chỉnh vị trí. Khi cửa cuốn di chuyển đến vị trí đã được cài đặt, bánh răng sẽ tác động lên rơ-le, ngắt mạch điện và dừng động cơ.

Nguyên lý hoạt động của bộ hành trình

Để cửa tự động đóng mở chính xác và an toàn, hệ thống kiểm soát hành trình của motor vận hành dựa trên cơ chế phản hồi tín hiệu sau:

• Khi motor quay, bộ truyền động sẽ kéo theo hệ thống bánh răng hoặc cam hành trình di chuyển liên tục dọc theo trục định vị.
• Hệ thống tự động ngắt mạch điện và dừng cửa đúng vị trí cài đặt ngay khi cam hành trình di chuyển đến điểm giới hạn và chạm vào công tắc hành trình.
• Cơ chế hành trình cơ khí truyền thống sử dụng cam đè trực tiếp lên công tắc vật lý, trong khi các dòng motor DC 24V hiện đại sử dụng cảm biến thông minh để tự động ghi nhớ vị trí dựa trên số vòng quay.
• Người dùng có thể dễ dàng thiết lập và điều chỉnh biên độ đóng mở của cửa thông qua các nút chức năng SET, UP, DOWN được tích hợp sẵn trên hộp điều khiển điện tử.

Vai trò của hành trình đối với cửa cuốn

Bộ hành trình bảo vệ motor khỏi cháy cuộn dây khi cửa đã chạm giới hạn, bảo vệ thanh đáy khỏi bị ép cong và đảm bảo cửa đóng kín sát nền, mở hết chiều cao cần thiết. Hành trình sai dẫn đến cửa hở sáng, mở không hết, va đập mạnh hoặc motor vẫn tiếp tục chạy sau khi cửa đã chạm đáy, gây hư hỏng nặng nếu không xử lý kịp.

Xem thêm: Hệ Cửa Trượt Quay Là Gì? Giải Pháp Tối Ưu Cho Không Gian Hẹp

Hành trình cửa cuốn nằm ở đâu?

Vị trí của bộ hành trình cửa cuốn phụ thuộc vào loại motor được sử dụng. Nhìn chung, bộ hành trình thường được đặt gần motor và có hai rơ-le điều khiển cho chiều lên và chiều xuống. Tuy nhiên, cách tiếp cận và điều chỉnh sẽ khác nhau tùy theo từng loại cơ cấu.

• Đối với motor xích kéo (phổ biến tại các cửa hàng và cửa công nghiệp), bộ hành trình thường nằm ở vị trí lộ thiên, bên trong hộp điều khiển gắn trên tường. Khi mở nắp hộp điều khiển, bạn sẽ nhìn thấy rõ các bánh răng và ốc vít điều chỉnh.
• Với motor ống (thường dùng cho cửa cuốn dân dụng), bộ hành trình được thiết kế tinh tế hơn, nằm bên trong trục cuốn. Điều này khiến việc điều chỉnh phức tạp hơn và đôi khi cần các công cụ chuyên dụng.
• Còn đối với motor DC 24V (loại hiện đại, có tích hợp UPS), bộ hành trình thường được thiết kế dưới dạng các nút điều chỉnh điện tử đặt trên đầu bộ điều khiển. Loại này thường có giao diện người dùng thân thiện hơn với các nút bấm có đèn báo hiệu.

Việc xác định đúng vị trí bộ hành trình là bước đầu tiên quan trọng trước khi thực hiện bất kỳ điều chỉnh nào, giúp tránh những sai sót có thể gây hư hỏng thiết bị hoặc khóa cửa cuốn của bạn.

Xem thêm: Các kiểu cửa cổng lùa – Giải pháp thông minh cho mọi không gian sống

Dấu Hiệu Cửa Cuốn Cần Chỉnh Hành Trình

Nhận biết đúng dấu hiệu giúp người dùng phân biệt lỗi hành trình với các sự cố khác như hỏng remote, mất điện hay kẹt ray, từ đó xử lý đúng chỗ và tránh làm hỏng thêm hệ thống.

Hiện tượng lỗi	Nguyên nhân chính	Giải pháp khắc phục nhanh
Cửa không đóng sát nền (Hở sáng từ 2 – 5 cm, lọt bụi)	Thiết lập hành trình chiều xuống bị thiếu.	Điều chỉnh tăng thêm hành trình chiều xuống.
Cửa mở không hết chiều cao (Nan cửa che một phần lối đi)	Vít hoặc cam hành trình UP cài đặt chưa tới giới hạn.	Tăng biên độ hành trình chiều lên.
Cửa tự dừng giữa chừng (Dừng đột ngột khi đang chạy)	Lệch hành trình, rơ-le tiếp xúc kém hoặc bị kẹt nan/ray.	Kiểm tra vật cản, vệ sinh ray và căn chỉnh lại vị trí cam.
Cửa va đập mạnh khi đóng/mở (Lao mạnh xuống nền hoặc hộp kỹ thuật)	Hành trình đặt quá dài, motor cắt điện muộn sau va chạm.	Chỉnh giảm ngay hành trình và kiểm tra tổng thể độ an toàn.
Motor quay nhưng cửa không dừng (Cửa hết hành trình motor vẫn chạy)	Cam bị trượt, tuôn ren vít hoặc hỏng công tắc hành trình.	Ngắt điện ngay lập tức để tránh cháy motor và thay bộ hành trình.

Nguyên Nhân Khiến Hành Trình Cửa Cuốn Bị Sai Lệch

Hiểu đúng nguyên nhân giúp người dùng chỉnh đúng chỗ và nhận biết trường hợp nào cần gọi thợ thay vì tiếp tục tự xoay ốc.

Nguyên nhân	Tác động thực tế	Hướng xử lý
Bộ hành trình bị dịch chuyển	Ốc hãm bị lỏng hoặc vít chỉnh bị rung lắc, khiến cam xoay lệch và cửa dừng sai vị trí.	Căn chỉnh lại vị trí cam và siết chặt ốc hãm.
Cửa cuốn dùng lâu ngày	Lò xo giãn, xích trùng, bánh răng mòn hoặc ray bẩn làm thay đổi hành trình thực tế.	Bảo dưỡng định kỳ: vệ sinh ray, kiểm tra lò xo, bôi trơn hệ thống.
Motor gặp sự cố	Phanh mòn, cảm biến lỗi khiến cửa dừng sớm hoặc đảo chiều (motor nóng, có tiếng gằn).	Ngừng sử dụng ngay và liên hệ thợ sửa chữa motor chuyên nghiệp.
Va chạm hoặc mất điện	Xe va quệt hoặc mất điện đột ngột làm lệch vị trí cơ khí so với bộ nhớ hành trình.	Tiến hành thiết lập (reset) và cài đặt lại toàn bộ hành trình từ đầu.
Lắp đặt sai từ ban đầu	Đặt sai bộ hành trình, ray không phẳng hoặc lò xo lệch lực khiến cửa lỗi liên tục.	Yêu cầu đơn vị uy tín kiểm tra và cân chỉnh lại toàn bộ kết cấu cửa.

Hướng Dẫn Cách Chỉnh Hành Trình Cửa Cuốn Chi Tiết

Phần này trình bày từng bước chuẩn bị, xác định vị trí, chỉnh hành trình đóng và mở, kèm kiểm tra sau khi hoàn thành. Mỗi bước đều lồng ghép yếu tố an toàn để tránh phá hỏng bộ hành trình hoặc gây nguy hiểm cho người thực hiện.

Chuẩn bị dụng cụ cần thiết

Người thực hiện cần chuẩn bị đủ 4 dụng cụ trước khi bắt đầu:

• Tua vít (đầu dẹt, đầu bake hoặc lục giác) để tháo nắp bảo vệ và vặn vít hành trình.
• Thang chữ A hoặc thang dựa chắc chắn để tiếp cận hộp hành trình hoặc đầu motor trên cao.
• Đèn pin để quan sát rõ cam, rơ-le và vít bên trong hộp khi thiếu ánh sáng.
• Găng tay bảo hộ cách điện, chống trượt để đảm bảo an toàn trong suốt quá trình thao tác.

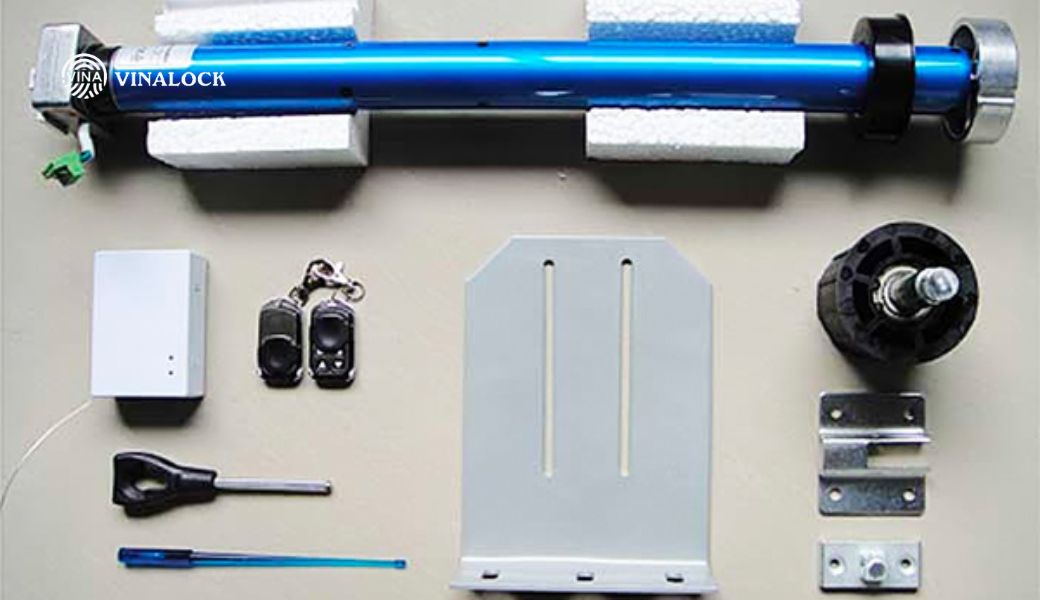

Cách chỉnh hành trình cửa cuốn motor ống

Motor ống (tubular motor) là loại motor phổ biến nhất trong các hệ thống cửa cuốn dân dụng nhờ thiết kế gọn gàng và hoạt động êm ái. Đặc biệt, dòng cửa cuốn thường sử dụng motor ống với cơ chế hành trình đặc thù. Dưới đây là hướng dẫn chi tiết cách điều chỉnh hành trình cho motor ống:

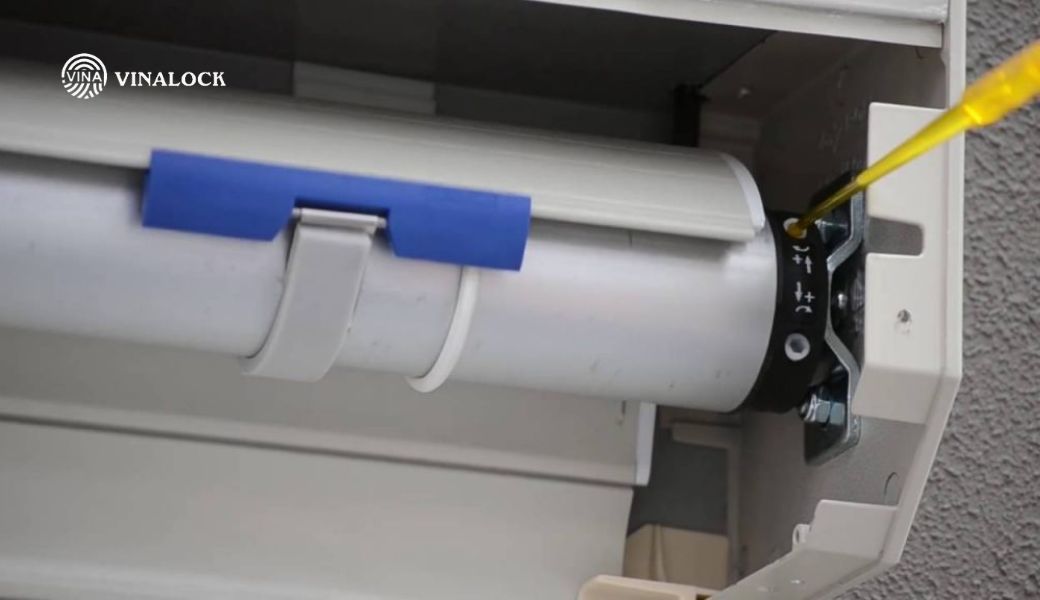

• Bước 1: Xác định vị trí vít điều chỉnh hành trình trên đầu hoặc thân motor, thường có ký hiệu “+” và “-“.
• Bước 2: Dùng tuốc nơ vít lục giác phù hợp, vặn nhẹ để tránh làm hỏng cơ cấu motor.
• Bước 3: Điều chỉnh hành trình xuống bằng cách xoay vít theo chiều “+” nếu cửa chưa đóng kín hoặc theo chiều “-” nếu cửa đóng quá sâu.
• Bước 4: Điều chỉnh hành trình lên bằng cách xoay vít theo chiều “+” nếu cửa chưa mở hết hoặc theo chiều “-” nếu cửa mở quá cao.
• Bước 5: Cho cửa vận hành thử một chu kỳ hoàn chỉnh, kiểm tra kết quả và tiếp tục tinh chỉnh nếu cần.

Đặc điểm quan trọng của motor ống là cơ chế “nhớ vị trí” thông qua số vòng quay. Thông thường, một vòng xoay vít điều chỉnh tương đương với khoảng 2-3cm hành trình cửa. Điều này giúp bạn ước tính được số vòng cần xoay để đạt được khoảng cách mong muốn.

Một kỹ thuật khác cho motor ống là phương pháp “reset hành trình” khi gặp sự cố: Xoay cả hai vít điều chỉnh theo chiều “+” khoảng 40 vòng (tương đương với việc xóa bỏ hoàn toàn giới hạn hành trình), sau đó cài đặt lại từ đầu theo các bước trên.

Xem thêm:  Các loại cổng xếp phổ biến hiện nay và cách lựa chọn phù hợp

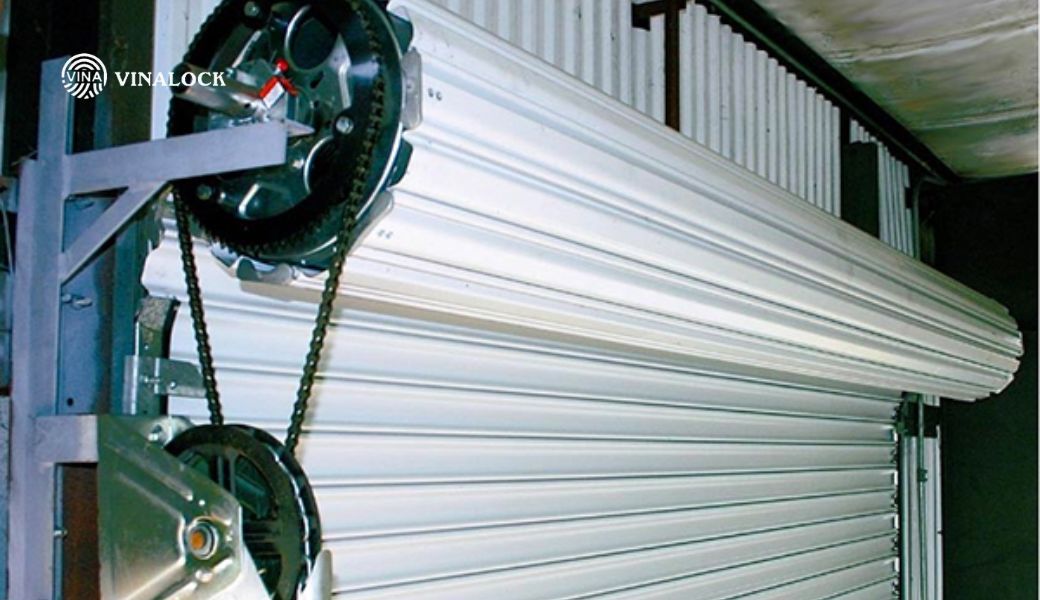

Cách chỉnh hành trình cửa cuốn sử dụng motor xích kéo

Đối với các dòng cửa cuốn sử dụng motor xích kéo, hành trình thường được điều chỉnh qua các cam hãm trên hộp điều khiển.

Motor xích kéo thường được sử dụng cho các cửa cuốn có kích thước lớn hoặc cửa công nghiệp. Loại motor này có cấu tạo mạnh mẽ và khả năng chịu lực tốt, nhưng đòi hỏi quy trình điều chỉnh hành trình khá phức tạp. Dưới đây là hướng dẫn chi tiết về cách chỉnh hành trình cho motor cửa cuốn xích kéo:

• Bước 1: Chuẩn bị tô-vít, cờ lê 10mm, găng tay cách điện và thang (nếu cần).
• Bước 2: Ngắt hoàn toàn nguồn điện để đảm bảo an toàn.
• Bước 3: Mở hộp điều khiển motor, xác định hai cam điều chỉnh hành trình lên và xuống.
• Bước 4: Nới lỏng nhẹ ốc hãm trên cam cần điều chỉnh.
• Bước 5: Cho cửa chạy xuống vị trí mong muốn, xoay cam xuống đến khi nghe tiếng “click”, rồi siết chặt ốc.
• Bước 6: Cho cửa chạy lên vị trí mong muốn, xoay cam lên đến khi nghe tiếng “click”, sau đó siết chặt ốc.
• Bước 7: Đóng nắp hộp điều khiển, cấp lại nguồn điện và cho cửa vận hành lên xuống 3–5 lần để kiểm tra hành trình.

Lưu ý quan trọng: khi điều chỉnh motor xích kéo: Không được xiết quá chặt các ốc hãm vì có thể làm kẹt bánh răng hoặc gây hư hỏng cơ cấu. Ngoài ra, cần chú ý không điều chỉnh hành trình quá ngắn hoặc quá dài, điều này có thể gây quá tải cho motor hoặc khiến khóa điện từ cửa cuốn không hoạt động đúng cách.

Xem thêm: Lựa chọn cửa cổng trượt quay phù hợp cho mọi loại công trình

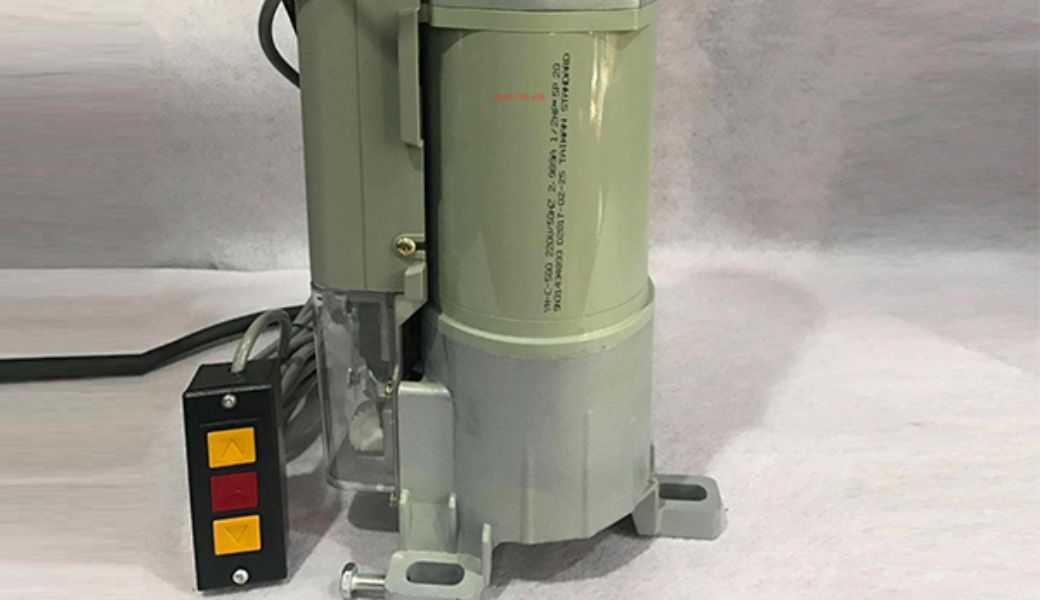

Cách chỉnh hành trình cửa cuốn có motor DC 24V

Motor DC 24V là dòng motor hiện đại thường được tích hợp với hệ thống UPS (nguồn dự phòng), cho phép cửa cuốn vẫn hoạt động khi mất điện. Loại motor này thường có giao diện điều chỉnh thân thiện hơn và quy trình cài đặt hành trình cũng đơn giản hơn:

1. Bước 1: Đảm bảo cửa cuốn đang dừng và hệ thống đã được cấp nguồn điện.
2. Bước 2: Mở nắp bảng điều khiển, xác định các nút “SET”, “UP” và “DOWN”.
3. Bước 3: Nhấn giữ nút “SET” khoảng 3–5 giây đến khi đèn LED nhấp nháy để vào chế độ cài đặt.
4. Bước 4: Dùng remote hoặc nút bấm đưa cửa xuống vị trí đóng kín hoàn toàn, sau đó nhấn “SET” để lưu.
5. Bước 5: Tiếp tục đưa cửa lên vị trí mở hoàn toàn mong muốn và nhấn “SET” lần nữa để lưu hành trình.
6. Bước 6: Kiểm tra bằng cách vận hành cửa lên xuống 2–3 lần để đảm bảo hành trình đã được cài đặt chính xác.

Đối với một số dòng motor DC 24V, quy trình có thể khác đôi chút tùy theo hãng sản xuất. Nếu cửa cuốn của bạn có sách hướng dẫn, hãy tham khảo thêm để có thông tin chính xác nhất.

Những Lưu Ý Quan Trọng Khi Chỉnh Hành Trình Cửa Cuốn

Các lưu ý dưới đây không chỉ đảm bảo an toàn mà còn giúp xác định ranh giới giữa những việc người dùng có thể tự làm tại nhà và những tình huống cần gọi thợ.

Ngắt nguồn điện trước khi thao tác

Người dùng bắt buộc tắt cầu dao hoặc rút phích nguồn của bộ điều khiển trước khi tháo nắp và chạm vào cụm hành trình. Motor có thể bất ngờ khởi động nếu có người bấm điều khiển từ xa hoặc mạch gặp nhiễu điện. Nên dùng bút thử điện để xác nhận đã mất điện và tránh đứng trên nền ướt khi thao tác.

Chỉ chỉnh từng nấc nhỏ

Xoay quá nhiều vòng cùng 1 lúc trên vít hoặc cam hành trình có thể khiến cửa vượt giới hạn, va đập mạnh hoặc làm tuôn ren, hỏng cam. Người dùng nên xoay từng nấc 1/4 hoặc 1/2 vòng rồi kiểm tra trước khi xoay tiếp. Ghi chép số vòng và hướng xoay để có thể quay về gần cài đặt ban đầu nếu kết quả không như ý.

Không tự ý tháo motor

Tự tháo motor hoặc toàn bộ bộ hành trình mà không có kinh nghiệm có thể làm rơi cửa, tuột lò xo hoặc đấu nhầm dây gây chập cháy. Người dùng chỉ nên thao tác trong phạm vi tháo nắp bảo vệ nhỏ và chỉnh các ốc, cam được nhà sản xuất cho phép. Mọi việc tháo motor, mở hộp số hoặc chỉnh lò xo chính cần để thợ chuyên nghiệp đảm nhiệm.

Đảm bảo an toàn khi leo thang

Phần lớn cụm hành trình nằm trên cao gần trần hoặc hộp kỹ thuật, nên nguy cơ té ngã rất thực tế. Người dùng phải dùng thang chữ A hoặc thang dựa chắc chắn, đặt trên nền phẳng và có người giữ chân thang khi cần. Không vừa leo thang vừa ôm nhiều dụng cụ và tránh thao tác khi thiếu sáng hoặc mệt mỏi.

Khi Nào Nên Gọi Thợ Sửa Cửa Cuốn?

Dưới đây là 4 dấu hiệu rõ ràng cho thấy người dùng cần dừng tự chỉnh và liên hệ thợ chuyên nghiệp để tránh làm hỏng nặng thêm hệ thống.

Đã chỉnh nhưng cửa vẫn không hoạt động đúng

Nếu đã chỉnh nhiều lần đúng theo quy trình mà cửa vẫn dừng sai vị trí hoặc hành trình thay đổi thất thường, có thể có vấn đề sâu hơn ở motor, hộp điều khiển hoặc cơ cấu cơ khí. Người dùng nên dừng tự chỉnh thêm vì xoay ốc hoặc cam quá nhiều dễ phá hỏng cấu trúc hành trình vốn có; lúc này cần gọi thợ có kinh nghiệm với đúng dòng thiết bị.

Motor phát tiếng ồn bất thường

Tiếng gằn, rít hoặc lạch cạch từ motor hoặc hộp số khi cửa gần đến cuối hành trình có thể là dấu hiệu phanh motor mòn, bánh răng gãy hoặc motor phải làm việc quá tải do hành trình sai kéo dài. Motor nóng nhanh hoặc có mùi khét là cảnh báo phải dừng hệ thống và gọi thợ ngay; không nên cố chỉnh hành trình để bù đắp cho vấn đề cơ điện bên trong.

Bộ hành trình bị hỏng

Dấu hiệu bộ hành trình hỏng gồm cam hoặc vít xoay nhưng không tác động được lên rơ-le, rơ-le không click hoặc cửa không dừng dù đã xoay hành trình về cực hạn. Nguyên nhân có thể do công tắc cháy tiếp điểm, cam vỡ hoặc vít tuôn ren. Việc thay bộ công tắc hành trình đòi hỏi đấu lại dây và thử hành trình mới, nên để thợ chuyên nghiệp xử lý để tránh rủi ro chập cháy.

Cửa cuốn bị kẹt nan hoặc lệch ray

Cửa chạy khó, kêu rít, nan bị xô hoặc ray 2 bên không song song là những vấn đề cơ khí cần xử lý trước. Nếu chỉ chỉnh hành trình trong tình trạng này, motor sẽ cố kéo qua điểm kẹt và gây hư hỏng nặng hơn cho nan, ray và trục cuốn. Thợ chuyên nghiệp có đủ dụng cụ và kinh nghiệm để xử lý an toàn các vấn đề này.

Dịch Vụ Sửa Và Chỉnh Hành Trình Cửa Cuốn Chuyên Nghiệp

Khi gặp các tình huống vượt quá khả năng tự xử lý tại nhà, dịch vụ chuyên nghiệp mang lại giá trị rõ ràng vì thợ có thiết bị đo dòng, đo áp và am hiểu từng dòng motor cụ thể. Dịch vụ chỉnh hành trình chuyên nghiệp thường bao gồm:

• Kiểm tra tổng thể hệ thống cửa cuốn bao gồm nan, ray, trục cuốn, lò xo, motor, hộp điều khiển và bộ hành trình để xác định hành trình sai là nguyên nhân hay chỉ là triệu chứng của lỗi sâu hơn.
• Chỉnh hành trình chính xác theo tiêu chuẩn kỹ thuật, kiểm tra nhiều chu kỳ và có thể đặt lại hành trình hoàn toàn với motor ống hoặc motor DC 24V khi cần.
• Khắc phục các lỗi liên quan đến motor, hộp điều khiển và ray cửa như thay công tắc hành trình hỏng, chỉnh ray, thay phanh motor để hệ thống vận hành đồng bộ.
• Cam kết nhanh chóng, an toàn và bảo hành rõ ràng cho phần hành trình và linh kiện đã thay, đồng thời hướng dẫn người dùng cách tự chỉnh nhỏ nếu cần trong quá trình sử dụng về sau.

Kết luận

Hiểu đúng bộ hành trình, nhận diện chính xác dấu hiệu sai và nắm vững quy trình cách chỉnh hành trình cửa cuốn từng bước là điều kiện tiên quyết để tự xử lý an toàn, tránh hỏng motor và giúp cửa vận hành êm, đúng vị trí. Kết hợp kỹ năng tự chỉnh cơ bản với dịch vụ chuyên nghiệp khi cần sẽ giúp tối ưu tuổi thọ hệ thống cửa cuốn, đảm bảo an toàn và tiết kiệm chi phí sửa chữa lâu dài.
