Cửa tự động phòng kỹ thuật: tiêu chuẩn, cấu tạo & ứng dụng

Cửa tự động phòng kỹ thuật đóng vai trò thiết yếu trong bệnh viện, phòng sạch và các khu kỹ thuật đặc thù, đảm bảo kiểm soát môi trường vô trùng và an toàn vận hành. Với kinh nghiệm triển khai các giải pháp tự động hóa từ năm 2017, VINALOCK cung cấp hướng dẫn toàn diện về tiêu chuẩn kỹ thuật, cấu tạo, tiêu chí lựa chọn, quy trình lắp đặt và bảo trì cửa tự động phòng kỹ thuật, giúp chủ đầu tư, kỹ sư và nhà thầu đưa ra quyết định đúng đắn cho dự án.

Tổng quan về cửa tự động phòng kỹ thuật

Cửa tự động phòng kỹ thuật là hệ thống cửa tự động được thiết kế đặc biệt để đáp ứng các yêu cầu kỹ thuật nghiêm ngặt về môi trường, an toàn và vận hành liên tục. Khác với cửa tự động thông thường dùng trong thương mại, loại cửa này phải tuân thủ tiêu chuẩn ngành y tế, phòng sạch và phòng cháy chữa cháy.

Vai trò quan trọng nhất của cửa tự động phòng kỹ thuật là kiểm soát môi trường vô trùng, duy trì độ kín khí và quản lý chênh áp giữa các khu vực. Trong bệnh viện, phòng mổ và phòng hồi sức tích cực cần môi trường kín khí tuyệt đối để ngăn nhiễm khuẩn, trong khi phòng cách ly yêu cầu áp suất âm để hạn chế lây lan virus.

Sự khác biệt với cửa tự động thông thường

Cửa tự động phòng kỹ thuật sử dụng vật liệu inox 304 hoặc 316, panel chuyên dụng có khả năng kháng khuẩn và chịu hóa chất vệ sinh mạnh. Bề mặt phải phẳng, ít khe kẽ, dễ lau chùi để đảm bảo tiêu chuẩn vô trùng trong môi trường y tế.

Độ kín hermetic của cửa phòng kỹ thuật cao gấp nhiều lần so với cửa thông thường, đạt mức kín khí tuyệt đối với gioăng cao su y tế hoặc silicon. Khả năng cách âm và cách nhiệt cũng được tối ưu để bảo vệ môi trường nhạy cảm bên trong.

Chu kỳ hoạt động của cửa phòng kỹ thuật thường nặng hơn, có thể vận hành 24/7 với tần suất đóng mở lên đến hàng trăm lần mỗi ngày. Motor và ray trượt phải đảm bảo độ tin cậy cao, ít bảo trì và tuổi thọ kéo dài.

Các loại phòng kỹ thuật cần cửa tự động chuyên dụng

Trong bệnh viện, cửa tự động phòng kỹ thuật được lắp đặt tại phòng mổ, phòng hồi sức tích cực, phòng thủ thuật, phòng cách ly và khu tiệt trùng dụng cụ. Các khu vực này yêu cầu kiểm soát vi khuẩn nghiêm ngặt và vận hành không chạm tay.
Phòng chẩn đoán hình ảnh như phòng chụp X-quang, chụp cắt lớp vi tính và cộng hưởng từ cần cửa chống bức xạ với lớp chì hoặc vật liệu đặc biệt. Thiết kế cửa phải đảm bảo an toàn cho bệnh nhân và nhân viên y tế.
Khu kỹ thuật tòa nhà bao gồm phòng điện, trạm biến áp, phòng máy làm lạnh, hệ thống điều hòa không khí và phòng điều khiển trung tâm. Các phòng này cần cửa tự động đảm bảo an toàn điện, chống bụi và vận hành tin cậy trong môi trường khắc nghiệt.

Yêu cầu kỹ thuật và tiêu chuẩn

Cửa tự động phòng kỹ thuật phải đáp ứng nhiều tiêu chuẩn khác nhau tùy theo môi trường sử dụng. Yêu cầu vô trùng và kín khí là ưu tiên hàng đầu trong môi trường y tế, trong khi an toàn bức xạ và phòng cháy quan trọng với phòng chẩn đoán hình ảnh.

Mỗi loại phòng có bộ tiêu chuẩn riêng về độ kín, chênh áp, vật liệu và khả năng chịu tải. Việc xác định đúng yêu cầu từ giai đoạn thiết kế giúp tránh sai sót và chi phí phát sinh khi thi công.

Yêu cầu vô trùng và kín khí

Phòng mổ và phòng sạch cấp 5 đến cấp 8 yêu cầu độ kín khí tuyệt đối, đảm bảo chênh áp dương từ 5 đến 15 Pa so với khu vực xung quanh. Cửa phải tích hợp gioăng cao su y tế hoặc silicon dọc theo 4 cạnh cánh cửa.
Bề mặt cửa phải phẳng, không có rãnh hoặc khe hở để vi khuẩn bám vào. Vật liệu inox 304 hoặc panel phòng sạch chịu được hóa chất vệ sinh như cồn, clorin và dung dịch khử trùng không làm ăn mòn bề mặt.
Phòng chụp X-quang và phòng xạ trị cần cửa có lớp chì dày từ 2 đến 5 mm hoặc panel chống bức xạ đạt chuẩn quốc tế. Cơ cấu hermetic phải đảm bảo lớp chì không bị lệch khi đóng mở, duy trì khả năng bảo vệ bức xạ ổn định.

Yêu cầu an toàn điện và phòng cháy

Hệ thống motor và tủ điều khiển phải đảm bảo an toàn điện theo tiêu chuẩn, có hệ thống tiếp địa chống giật và bảo vệ quá tải. Nguồn điện cần ổn định, tích hợp bộ lưu điện để đảm bảo hoạt động khi mất điện.
Chế độ vận hành khi có cháy phải tuân thủ quy định phòng cháy chữa cháy, cửa tự động mở hoặc giữ đóng tùy theo vị trí và chức năng khu vực. Khả năng mở tay khẩn cấp bằng tay quay hoặc đẩy trực tiếp giúp thoát nạn an toàn.
Cửa phải hoạt động ổn định trong môi trường nhiệt độ cao, độ ẩm cao và có bụi. Phòng máy làm lạnh và trạm biến áp thường có nhiệt độ cao, yêu cầu motor chịu nhiệt và vật liệu không biến dạng.

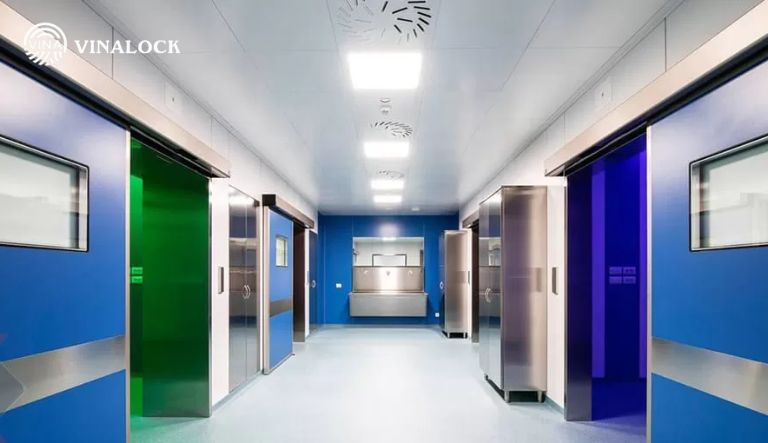

Cấu tạo và vật liệu

Cửa tự động phòng kỹ thuật bao gồm 3 hệ thống chính là cơ khí, điện điều khiển và an toàn. Hệ cơ khí gồm cánh cửa, khung, gioăng và ray trượt đảm bảo chuyển động êm ái. Hệ điện điều khiển bao gồm motor, tủ điều khiển và cảm biến quản lý quá trình đóng mở.

Vật liệu cánh cửa và khung chịu ảnh hưởng trực tiếp từ yêu cầu môi trường như độ ẩm, hóa chất, nhiệt độ và bức xạ. Lựa chọn vật liệu phù hợp giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Vật liệu cánh cửa và khung

Inox 304 là lựa chọn phổ biến cho phòng mổ, phòng hồi sức tích cực và khu vực y tế do bền, dễ vệ sinh và kháng khuẩn tốt. Inox 316 có khả năng chống ăn mòn cao hơn, phù hợp với môi trường ẩm ướt hoặc tiếp xúc hóa chất mạnh.
Panel phòng sạch từ thép tráng men hoặc tấm compact có bề mặt phẳng, độ kín cao và dễ vệ sinh. Lõi honeycomb hoặc foam cách âm giúp giảm tiếng ồn truyền qua cửa, quan trọng với phòng điều khiển và phòng nghỉ.
Kính kết hợp film an toàn được dùng cho khu kỹ thuật cần quan sát như phòng điều khiển trung tâm hoặc phòng máy chủ. Kính phải đạt độ dày từ 8 đến 12 mm, chịu va đập và chống xước.

Hệ motor, ray trượt và cảm biến

Motor dòng điện một chiều không chổi than vận hành êm, tiêu thụ điện thấp và tương thích với bộ lưu điện. Công suất motor từ 100 đến 200 W tùy theo trọng lượng cánh cửa và tần suất sử dụng.
Ray trượt phải chịu tải cao, chống rung và kín để dễ vệ sinh trong môi trường y tế. Ray nhôm anodized hoặc inox đảm bảo độ bền và không ăn mòn theo thời gian.
Cảm biến radar hoặc hồng ngoại phát hiện người và vật thể để kích hoạt mở cửa. Cảm biến an toàn chống kẹp lắp đặt ở cạnh cửa ngăn cửa đóng khi có người hoặc vật cản. Nút đá chân hoặc đầu đọc thẻ tích hợp phân quyền truy cập cho khu vực hạn chế.

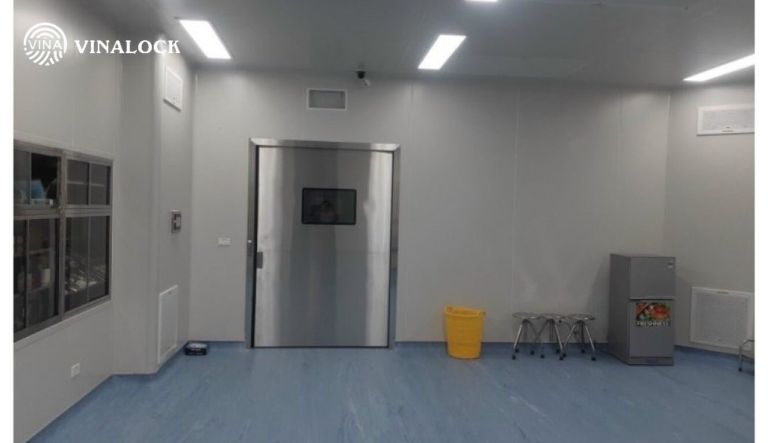

Phân loại theo công năng

Cửa tự động phòng kỹ thuật phân loại theo cơ cấu hoạt động gồm cửa trượt hermetic, cửa trượt thường và cửa mở cánh tự động. Mỗi loại có ưu nhược điểm riêng phù hợp với từng môi trường.

Phân loại theo môi trường sử dụng bao gồm cửa y tế, cửa phòng sạch và cửa hạ tầng kỹ thuật. Yêu cầu kỹ thuật của từng nhóm khác nhau về độ kín, vật liệu và khả năng chịu tải.

Cửa trượt hermetic và cửa mở cánh

Cửa trượt hermetic sử dụng cơ cấu kín khí tuyệt đối với gioăng cao su ép chặt khi đóng, đảm bảo chênh áp ổn định. Loại cửa này không chiếm diện tích quỹ đạo mở, phù hợp với hành lang hẹp và khu vực lưu thông cao.
Cửa mở cánh tự động linh hoạt trong cải tạo, lắp đặt dễ dàng và chi phí thấp hơn cửa trượt. Tuy nhiên, quỹ đạo cánh cửa chiếm không gian, cần tính toán kỹ để không cản trở động선 di chuyển.

So sánh 2 loại, cửa trượt hermetic ưu tiên cho phòng mổ, phòng hồi sức tích cực và phòng sạch cấp cao. Cửa mở cánh phù hợp với phòng thủ thuật, phòng khám và khu vực yêu cầu trung bình.

Cửa chống bức xạ và cửa phòng kỹ thuật hạ tầng

Phòng chụp X-quang, chụp cắt lớp vi tính và cộng hưởng từ cần cửa chống bức xạ với lớp chì hoặc vật liệu đặc biệt. Trọng lượng cửa tăng cao, motor phải đủ mạnh và ray trượt chịu tải tốt.
Phòng xét nghiệm và phòng thí nghiệm ưu tiên panel phòng sạch, chống nhiễm chéo và dễ vệ sinh. Khả năng chống hóa chất quan trọng do môi trường tiếp xúc nhiều dung dịch.
Phòng điện, phòng máy làm lạnh và hệ thống điều hòa không khí ưu tiên an toàn điện, vận hành tin cậy và ít bảo trì. Vật liệu chống bụi và chịu nhiệt giúp kéo dài tuổi thọ trong môi trường khắc nghiệt.

Tiêu chí lựa chọn phù hợp

Lựa chọn cửa tự động phòng kỹ thuật dựa trên yêu cầu kỹ thuật và vận hành, không chỉ xem xét giá thành. Quyết định sai từ đầu dẫn đến chi phí cao về bảo trì, sửa chữa và thay thế.

Checklist các nhóm tiêu chí bao gồm kỹ thuật, công năng, tài chính và dịch vụ hậu mãi. Phối hợp chặt chẽ giữa chủ đầu tư, tư vấn và bộ phận vận hành đảm bảo lựa chọn đúng.

Lựa chọn theo cấp độ kỹ thuật

Xác định cấp độ vô trùng và tiêu chuẩn phòng sạch theo quy định ngành. Phòng mổ tim mạch, phòng ghép tạng yêu cầu cấp vô trùng cao hơn phòng mổ thông thường.

Yêu cầu chênh áp, chống bức xạ và phòng cháy chữa cháy phải rõ ràng từ giai đoạn thiết kế. Tích hợp khóa liên động và kiểm soát truy cập nếu khu vực hạn chế nhân viên không có thẩm quyền.

Vận hành 24/7 hoặc theo ca ảnh hưởng đến lựa chọn motor và chu kỳ bảo trì. Phòng hồi sức tích cực hoạt động liên tục cần thiết bị bền hơn phòng thủ thuật chỉ hoạt động giờ hành chính.

Lựa chọn theo kích thước và ngân sách

Đo kích thước ô cửa theo khổ băng ca, xe đẩy và thiết bị y tế cần di chuyển. Phòng mổ thường cần cửa rộng từ 1.200 đến 1.500 mm để xe đẩy bệnh nhân và thiết bị qua lại.

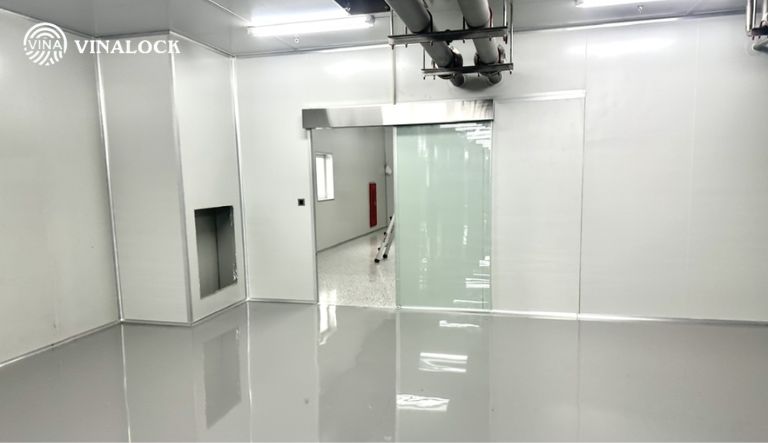

Lựa chọn cửa tự động phòng kỹ thuật theo ngân sách

Ước tính lưu lượng mở đóng mỗi giờ và giờ cao điểm giúp chọn motor phù hợp. Phòng hồi sức tích cực có lưu lượng cao hơn phòng xét nghiệm, cần motor bền và chu kỳ hoạt động dài.

Xác định ngân sách và ưu tiên khu vực quan trọng cao như phòng mổ, phòng hồi sức tích cực. Cân đối giữa đầu tư ban đầu và chi phí vận hành dài hạn để đưa ra quyết định tối ưu.

Quy trình lắp đặt và nghiệm thu

Quy trình triển khai cửa tự động phòng kỹ thuật bao gồm giai đoạn thiết kế, phối hợp, lắp đặt và nghiệm thu. Phối hợp chặt chẽ giữa chủ đầu tư, tư vấn, nhà thầu cơ điện và nhà cung cấp đảm bảo tiến độ và chất lượng.

Chuẩn bị hồ sơ kỹ thuật, bản vẽ chi tiết và phối hợp nguồn điện, tín hiệu từ giai đoạn thiết kế giúp tránh sai sót khi thi công. Nghiệm thu kỹ lưỡng đảm bảo cửa hoạt động đúng yêu cầu trước khi bàn giao.

Thiết kế và phối hợp hệ thống

Thu thập yêu cầu từ chủ đầu tư, bác sĩ và bộ phận vận hành về kích thước, chức năng và tiêu chuẩn kỹ thuật.
Tư vấn đề xuất loại cửa, cấu hình và tích hợp với hệ thống quản lý tòa nhà.
Lập hồ sơ kỹ thuật, bản vẽ thi công và bản vẽ chi tiết ô chờ cửa.
Phối hợp nguồn điện, tín hiệu, hệ thống quản lý tòa nhà, báo cháy và kiểm soát truy cập từ đầu tránh chỉnh sửa sau.

Lắp đặt và nghiệm thu

Kiểm tra điều kiện hiện trường bao gồm ô cửa, cao độ sàn hoàn thiện và nguồn điện trước khi lắp đặt.
Lắp đặt cơ khí, điều chỉnh ray, cân chỉnh cánh cửa đảm bảo chuyển động êm.
Cài đặt bộ điều khiển, kiểm tra cảm biến và chế độ an toàn chống kẹp.
Chạy thử, đo tốc độ đóng mở, kiểm tra độ kín và khóa liên động nếu có.
Lập biên bản nghiệm thu, bàn giao tài liệu hướng dẫn sử dụng và bảo trì cho bộ phận vận hành.
Đảm bảo nhân viên hiểu cách vận hành, xử lý sự cố cơ bản và liên hệ bảo hành.

Vận hành và bảo trì

Cửa phòng kỹ thuật vận hành liên tục, bảo trì kém ảnh hưởng trực tiếp đến an toàn bệnh nhân và hiệu quả vận hành. Kế hoạch bảo trì định kỳ giúp phát hiện sớm vấn đề và kéo dài tuổi thọ thiết bị.

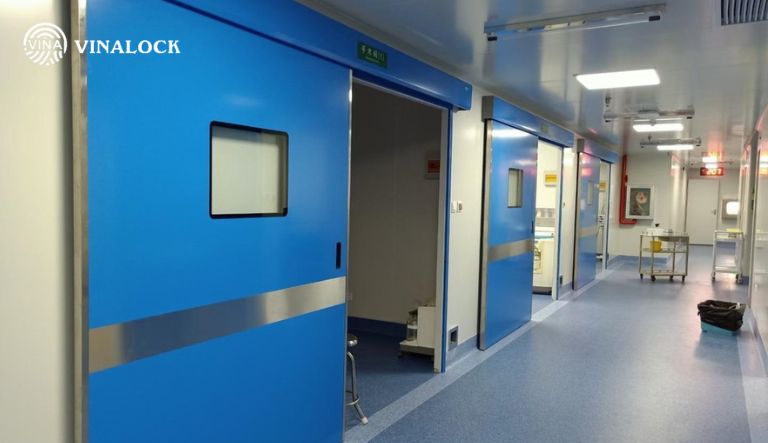

Bảo trì cửa tự động phòng kỹ thuật định kỳ để vận hành ổn định

Xử lý sự cố nhanh chóng đảm bảo hoạt động của phòng không bị gián đoạn. Lưu trữ lịch sử bảo trì giúp theo dõi tình trạng thiết bị và lập kế hoạch thay thế.

Kế hoạch bảo trì định kỳ

Vệ sinh ray trượt, kiểm tra cảm biến và gioăng kín khí hàng tuần để đảm bảo hoạt động ổn định.
Kiểm tra siết chặt liên kết cơ khí, chạy thử chế độ an toàn hàng tháng phát hiện bất thường.
Lưu trữ nhật ký bảo trì, cập nhật lịch sử thiết bị theo quý và báo cáo tình trạng cho bộ phận quản lý. Đảm bảo độ tin cậy và an toàn cho phòng kỹ thuật trong mọi tình huống.

Lỗi thường gặp và xử lý

Cửa không đóng kín thường do gioăng bị hỏng hoặc ray lệch. Cửa tự mở không rõ nguyên nhân có thể do cảm biến nhạy quá mức hoặc tín hiệu nhiễu. Kiểm tra và điều chỉnh độ nhạy cảm biến hoặc thay gioăng khắc phục vấn đề.
Tiếng ồn bất thường khi đóng mở thường do ray thiếu bôi trơn hoặc ổ bi bị mòn. Tốc độ đóng mở không đều do motor yếu hoặc bộ điều khiển cần cài đặt lại.
Xử lý tạm thời bao gồm chuyển sang chế độ mở tay, cô lập nguồn điện và liên hệ bảo trì. Quyết định dừng hệ thống khi cửa ảnh hưởng đến an toàn bệnh nhân hoặc môi trường vô trùng.

Tích hợp hệ thống thông minh

Tích hợp cửa tự động phòng kỹ thuật với hệ thống quản lý tòa nhà và kiểm soát truy cập nâng cao hiệu quả vận hành. Giám sát trạng thái cửa theo thời gian thực giúp phát hiện sự cố sớm.

Kết nối với hệ thống báo cháy đảm bảo an toàn thoát nạn khi khẩn cấp. Phân quyền truy cập bằng thẻ từ hoặc sinh trắc học bảo vệ khu vực hạn chế.

Tích hợp thẻ từ và khóa liên động

Thẻ từ hoặc sinh trắc học phân quyền truy cập khu kỹ thuật, chỉ nhân viên có thẩm quyền mới mở cửa. Ghi lại lịch sử ra vào giúp theo dõi và quản lý an ninh.
Khóa liên động ngăn mở đồng thời nhiều cửa trong khu sạch, duy trì chênh áp ổn định. Báo cháy và hệ thống quản lý tòa nhà kích hoạt chế độ mở khẩn cấp hoặc khóa khu nguy hiểm tùy theo kịch bản.

Kịch bản vận hành khẩn cấp

Mất điện, cửa chuyển sang bộ lưu điện hoặc chế độ mở tay bằng tay quay. Cháy, cửa tự động mở để thoát nạn hoặc giữ đóng để cô lập khu vực có hỏa hoạn.
Sự cố áp suất phòng sạch, hệ thống hạn chế mở cửa và cảnh báo bộ phận vận hành. Kịch bản được lập trình sẵn trong bộ điều khiển đảm bảo phản ứng nhanh.

Kinh nghiệm triển khai thực tế

Bài học từ các dự án giúp giảm rủi ro, tiết kiệm chi phí và nâng cao hiệu quả vận hành. Sai lầm phổ biến khi chọn và lắp đặt cửa tự động phòng kỹ thuật cần tránh từ giai đoạn thiết kế.

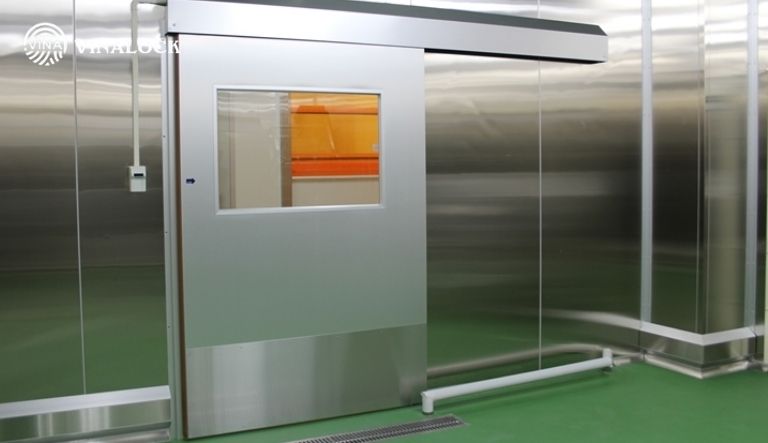

Triển khai cửa tự động phòng kỹ thuật thực tế

Tham khảo ý kiến bộ phận vận hành từ đầu đảm bảo cửa đáp ứng nhu cầu thực tế. Tích hợp với hệ thống khác ngay từ thiết kế tránh chi phí chỉnh sửa sau.

Sai lầm cần tránh

Chọn cửa theo giá thấp nhất mà bỏ qua tiêu chuẩn kỹ thuật dẫn đến chi phí bảo trì cao và thay thế sớm.
Không tính đến tích hợp với hệ thống quản lý tòa nhà, kiểm soát truy cập từ đầu gây tốn kém chỉnh sửa.
Không tham khảo bộ phận vận hành giai đoạn thiết kế dẫn đến cửa không phù hợp quy trình thực tế.
Bỏ qua chi phí bảo trì dài hạn khi quyết định làm tổng chi phí vòng đời cao hơn dự kiến.

Bài học từ dự án thực tế

Dự án phòng mổ tim mạch sử dụng cửa trượt hermetic với gioăng cao su y tế giảm tỷ lệ nhiễm khuẩn sau mổ. Thiết kế đúng tiêu chuẩn giúp duy trì môi trường vô trùng ổn định.
Dự án phòng sạch sản xuất dược phẩm tích hợp khóa liên động giữa 3 cửa ra vào giúp kiểm soát chênh áp chặt chẽ. Quy trình vận hành được tối ưu, giảm thời gian chờ và nâng cao năng suất.
Dự án phòng máy chủ ngân hàng chọn motor dòng điện một chiều không chổi than, vận hành êm và ít bảo trì giúp giảm thời gian ngừng hoạt động. Chi phí vòng đời thấp hơn so với motor thông thường.

Câu hỏi thường gặp

Cửa tự động phòng kỹ thuật có thực sự cần thiết không

Cửa tự động phòng kỹ thuật cần thiết với phòng có yêu cầu vô trùng, kín khí cao như phòng mổ, phòng hồi sức tích cực và phòng sạch. Giảm rủi ro nhiễm khuẩn, tăng an toàn vận hành và tối ưu quy trình với lưu lượng cao.

Với phòng kỹ thuật yêu cầu thấp như phòng điện nhỏ hoặc kho thiết bị, cửa cơ truyền thống đủ đáp ứng. Quyết định dựa trên yêu cầu thực tế và ngân sách dự án.

Nên chọn cửa trượt hermetic hay cửa mở cánh

Cửa trượt hermetic đảm bảo kín khí tuyệt đối, không chiếm diện tích quỹ đạo mở, phù hợp hành lang hẹp. Cửa mở cánh linh hoạt cải tạo, chi phí thấp hơn nhưng chiếm không gian quỹ đạo.

Phòng mổ, phòng hồi sức tích cực ưu tiên cửa trượt hermetic. Phòng thủ thuật, phòng khám có thể dùng cửa mở cánh tùy theo diện tích và ngân sách.

Chi phí đầu tư cửa tự động phòng kỹ thuật chiếm bao nhiêu phần trăm dự án

Cửa tự động phòng kỹ thuật chiếm từ 1 đến 3 phần trăm tổng chi phí cơ điện nhưng tác động lớn đến an toàn, vận hành và chi phí dài hạn. Dự trù ngay giai đoạn thiết kế tránh thiếu hụt khi thi công.

Đầu tư đúng giảm chi phí bảo trì, sửa chữa và thay thế trong vòng đời thiết bị. Cân đối giữa chất lượng và ngân sách đảm bảo hiệu quả tối ưu.

Bảo trì có phức tạp và tốn kém không

Bảo trì cửa tự động phòng kỹ thuật phức tạp hơn cửa thông thường do yêu cầu kỹ thuật cao. Thiết kế đúng, chọn thiết bị chất lượng giảm tần suất bảo trì và chi phí.

Bảo trì định kỳ đảm bảo độ tin cậy, kéo dài tuổi thọ và phát hiện sớm vấn đề. Chi phí chấp nhận được so với giá trị an toàn và hiệu quả vận hành mang lại.

Kết luận

Cửa tự động phòng kỹ thuật đóng vai trò thiết yếu trong bệnh viện, phòng sạch và khu kỹ thuật đặc thù, đảm bảo môi trường vô trùng, an toàn và vận hành hiệu quả. Với kinh nghiệm nhiều năm cung cấp giải pháp tự động hóa, VINALOCK cam kết mang đến sản phẩm chính hãng, tư vấn chuyên nghiệp và dịch vụ lắp đặt, bảo hành đồng bộ. Liên hệ VINALOCK để được tư vấn chi tiết về cửa tự động phòng kỹ thuật phù hợp với dự án của bạn.
